Hvor høj er en lysstang?

Det mest direkte svar: standard gadelampehøjde varierer fra 20 til 40 fod (6 til 12 meter) , afhængigt af applikationen. Gadelys til boliger står typisk 20 til 30 fod høj , mens arterielle vejbaner og motorveje bruger pæle at nå 30 til 40 fod eller højere . Parkeringspladser og kommercielle områder bruger almindeligvis pæle i 25 til 35 fods rækkevidde , og dekorative eller fodgængerlys spænder fra 8 til 15 fod .

Forståelse af den korrekte højde lygtepæl til dit specifikke anvendelsestilfælde er afgørende for at opnå korrekt lysfordeling, overholde kommunale regler og sikre sikkerhed. Uanset om du planlægger en kommunal vejbaneinstallation, en parkeringsfacilitet, en privat indkørsel eller leder efter solcellelys til terrassedæk, er højden den mest kritiske variabel, du skal have lige før du køber et armatur eller en stang.

Hvorfor lysstolpehøjden betyder mere, end de fleste er klar over

Højden af en lysmast bestemmer direkte, hvor bredt et område en enkelt armatur kan oplyse. En stang, der er for kort, koncentrerer lyset i en lille zone og skaber lyse pletter ved siden af ​​mørke hulrum. En stang, der er for høj, spreder lys for tyndt, hvilket reducerer stearinlysniveauet ved jordoverfladen under sikkerhedsstandarderne.

Lysingeniører bruger et forhold kaldet monteringshøjde til afstandsforhold (MH:S) . For de fleste vejbanearmaturer falder dette forhold mellem 3:1 og 4,5:1 . Det betyder, at en 30-fods stang ikke bør placeres mere end 90 til 135 fod fra hinanden for ensartet belysning. At få højden forkert med kun 5 fod kan kræve tilføjelse af ekstra stænger eller skift til armaturer med højere watt, som begge øger projektomkostningerne betydeligt.

Faktorer, der bestemmer den korrekte højde

• Vej- eller stibredde: bredere veje kræver højere pæle for at undgå flere rækker af inventar
• Trafiktype: fodgængerområder har brug for lavere, blødere lys; køretøjskorridorer har brug for lys, bred dækning
• Lokal zoneinddeling og kommunale koder: mange byer angiver nøjagtige højder for hver vejklassificering
• Tilstødende arealanvendelse: bolignaboer drager fordel af lavere pæle med skjolde for at reducere lysindtrængen
• Armaturtype og strålevinkel: LED-armaturer med smalle bjælker kan kræve højere stænger end ældre HPS-armaturer
• Vind og seismisk zone: strukturelle krav påvirker vægtykkelsen og derfor effektive højdegrænser

Standard gadelygtehøjde efter applikationstype

Forskellige miljøer kræver meget forskellige stanghøjder. Tabellen nedenfor opsummerer de mest udbredte standarder på tværs af nordamerikanske og europæiske kommunale retningslinjer.

Bolig versus kommerciel: Nøgleforskellen

Boligkvarterer dækker typisk gadelygtepæle kl 25 fod for at bevare nabolagets karakter og reducere blænding i vinduerne i de øverste etager. Kommercielle zoner tillader og kræver ofte højere stænger, fordi højere monteringer reducerer det samlede antal pæle, der er nødvendige, og sænker de samlede infrastrukturomkostninger. En enkelt 35-fods stang på en stor parkeringsplads kan lyse nogenlunde 6.000 til 8.000 kvadratmeter , mens en 20 fods stang kun dækker rundt 2.500 til 3.500 kvadratmeter under sammenlignelige armaturer.

Gadelysstænger i stål: Specifikationer, typer og udvælgelseskriterier

Gadelysstænger i stål er det dominerende valg til vejbane og kommerciel udendørsbelysning på grund af deres overlegne styrke-til-vægt-forhold, lange levetid og ensartede dimensionelle nøjagtighed. Forståelse af kernespecifikationerne hjælper købere med at træffe informerede beslutninger og undgå kostbar overengineering eller underspecifikation.

Materiale og fremstilling

De fleste gadelysstænger i stål er fremstillet af ASTM A572 Grade 50 eller ASTM A36 konstruktionsstål , hvor førstnævnte foretrækkes til stænger over 20 fod, fordi dens højere flydespænding (50.000 psi versus 36.000 psi) giver mulighed for tyndere vægge uden at ofre belastningskapaciteten. Stænger er typisk varmgalvaniserede efter fremstilling til en minimumszinkbelægningstykkelse på 85 mikron (3,35 mils) , som giver en levetid på 50 til 70 år i de fleste miljøer uden yderligere maling.

Vægtykkelsen varierer med stanghøjde og vindzoneklassificering. En 20 fods boligstang kan have en vægtykkelse på 0,120 tommer (3 mm) , mens en 40 fods kommerciel stang i en kystzone med høj vind kan kræve 0,179 til 0,250 tommer (4,5 til 6,4 mm) .

Pæleformer og deres afvejninger

• Rund tilspidset: Den mest almindelige form til gade- og parkeringsapplikationer. Giver ensartet vindmodstand fra alle retninger. Fås i lige (cylindriske) og tilspidsede profiler, hvor tilspidset er lettere for samme styrke.
• Firkantet tilspidset: Populær til dekorative gadebilleder. Giver et mere arkitektonisk udseende, men har lidt lavere vindmodstand ved tilsvarende vægtykkelse sammenlignet med runde profiler.
• Ottekantet: En hybrid, der balancerer æstetik og strukturel ydeevne. Ofte specificeret i bykorridorprojekter, hvor visuel karakter er vigtig.
• Direkte nedgravning versus ankerbase: Direkte gravpæle er indlejret 10 % af stanghøjden plus 2 fod i jorden (f.eks. går en 30 fods pæl 5 fod dybt). Ankerbasisstænger boltes til et betonfundament ved hjælp af et boltcirkelmønster, hvilket gør fremtidig udskiftning hurtigere, men kræver en separat fundamentstøbning.

Vindbelastning og EPA-vurderinger

Hver Steel Street Light Pole skal bedømmes for sin Effektivt projekteret område (EPA) , som tegner sig for både stangen og armaturet, der er fastgjort til den. En standard 30 fods stang med et enkelt 150W LED cobra-head armatur i en 90 mph vindzone kræver en EPA på ca. 1,2 til 1,8 kvadratmeter til armaturet alene, plus stangens selv-EPA. Overskridelse af den kombinerede EPA-rating er en overtrædelse af koden og en strukturel sikkerhedsrisiko.

Finish og korrosionsbeskyttelse

• Varmgalvanisering: Bedste basislinjebeskyttelse, standard for de fleste vejinfrastrukturer
• Pulverlakering over galvanisering: Tilføjer farve og en ekstra barriere, fælles for dekorative bystænger
• Forvitringsstål (COR-TEN): Danner en stabil oxidpatina, der forhindrer yderligere korrosion; bruges i naturalistiske eller industrielle æstetiske projekter
• Aluminiumslegeringsstænger: Nogle gange forvekslet med stål; lettere, men ikke så stærk ved tilsvarende vægtykkelse, bedre i kystsaltmiljøer

Solindpakkede stænger: Integration af vedvarende energi i Streetscape Infrastructure

Solindpakkede stænger repræsenterer en af de mest markante udviklinger inden for udendørs belysningsinfrastruktur i løbet af det sidste årti. I stedet for at montere et fladt solpanel på en vandret arm i toppen af ​​stangen, integrerer solcelleindpakket teknologi fotovoltaiske celler direkte omkring den cylindriske eller tilspidsede overflade af selve stangen, hvilket gør hele strukturen til et energigenererende aktiv.

Hvordan Solar Wrapped Poles Work

De fotovoltaiske celler i en Solar Wrapped Pole er indlejret i et lamineret fleksibelt substrat, der er bundet til eller dannet omkring polen under fremstillingen. Fordi cellerne vikler sig rundt om hele omkredsen, fanger de sollys fra flere vinkler i løbet af dagen uden at kræve nogen sporingsmekanisme. En typisk solindpakket stang med en 6-tommer diameter og 20-fods udsat højde giver ca 80 til 150 watt spidsgenereringskapacitet , afhængigt af celleeffektivitet og geografisk placering.

Energi, der genereres i dagtimerne, opbevares i en lithiumjernfosfat (LiFePO4) batteribank, enten anbragt inde i polbasen eller i et separat kabinet af lavere kvalitet. LiFePO4 kemi foretrækkes frem for standard lithium-ion til udendørs infrastruktur, fordi den tolererer et bredere temperaturområde ( minus 20°C til 60°C driftsområde ) og har en cykluslevetid, der overstiger 2.000 fulde opladnings-afladningscyklusser , hvilket kan oversættes til omkring 10 til 15 års daglig cykling før betydelig kapacitetsforringelse.

Fordele i forhold til konventionelle topmonterede solpaneler

• Reduktion af vindbelastning: En fladpanelarm tilføjer 3 til 8 kvadratfod EPA til stangstrukturen. Solar Wrapped Poles eliminerer denne tilføjelse fuldstændigt, hvilket muliggør brug af lettere pæle eller større pælehøjder i højvindszoner.
• Vandal modstand: Indsænkede, indpakkede celler er langt mere modstandsdygtige over for tyveri og hærværk end udragende panelenheder, som er et almindeligt mål i offentlige rum.
• Æstetisk integration: Den rene, uafbrudte stangprofil passer til urban design, hvor traditionelle solpaneler ville se industrielle eller malplacerede ud.
• Konsekvent energiproduktion: Fordi celler vender mod flere kompasretninger, er energioutputtet mere konsistent på forskellige tidspunkter af dagen og falder ikke så kraftigt, når panelvinklen er suboptimal i forhold til solen.

Begrænsninger og praktiske overvejelser

Solar Wrapped Poles er ikke universelt overlegne. Deres energiproduktion pr. dollar af installeret pris er typisk 15 til 25 % lavere end et fladskærmssystem af tilsvarende størrelse på samme sted, fordi cellerne på den skraverede side af stangen genererer lidt eller ingen strøm på et givet tidspunkt. De er bedst egnede til steder, hvor æstetik, vindbelastning eller hærværk opvejer målet om at maksimere råenergiudbyttet pr. armatur.

Fleksibel solpanelteknologi og dens rolle i moderne stangbelysning

Det fleksible solpanel er den kerneaktiverende teknologi bag både Solar Wrapped Poles og et voksende udvalg af bærbare og semi-permanente udendørs belysningssystemer. At forstå dets egenskaber hjælper med at specificere det rigtige produkt til hver applikation.

Hvad gør et solpanel fleksibelt?

Konventionelle stive solpaneler bruger krystallinske siliciumceller monteret mellem glas og en stiv aluminiumsramme. Et fleksibelt solpanel erstatter det stive underlag med en tynd film af begge monokrystallinsk silicium, CIGS (kobber indium gallium selenid) eller amorft silicium aflejret på en bagside af polymer eller metalfolie. Resultatet er et panel, der kan tilpasse sig buede overflader og kun har en tykkelse på 2 til 4 millimeter , sammenlignet med 30 til 40 mm for standard stive paneler.

Ydeevnesammenligning: Fleksible versus stive paneler

Anvendelser ud over stangindpakning

Det fleksible solpanel finder anvendelse langt ud over Solar Wrapped Poles. I udendørs belysning omfatter almindelige anvendelser integration i terrassepergola baldakiner, buede have væghætter, båd dock gelændere, og bærbare jord-stake sti lys. Den samme teknologi ligger til grund for de foldbare paneler, der bruges i midlertidige lysrigge på fjerntliggende arbejdspladser, hvor et 100-watt fleksibelt panel, der vejer under 4 lbs kan forsyne et LED-arbejdslys til en hel nattevagt efter en enkelt dags solopladning.

Cylinder Solar Pole: Design, ydeevne og installation

Den Cylinder Solar Pole er en specialbygget udendørsbelysningsløsning, der kombinerer den cylindriske stålpælstruktur med et integreret solcellegenereringssystem i en enkelt fabriksmonteret enhed. I modsætning til eftermonterede solcelletilbehør eller ombyggede paneler, er en ægte Cylinder Solar Pole konstrueret fra bunden som et samlet system, med solceller, batteri, laderegulator og armatur alle specificeret til at fungere optimalt sammen.

Typiske specifikationer for et cylindersolarsystem

En standard cylindersolstang i kommerciel kvalitet i 20-fodsklassen inkluderer typisk følgende integrerede komponenter:

• Stang krop: 4 til 6 tommer ydre diameter galvaniseret stålcylinder, tilspidset eller lige, med UV-stabil pulverlak finish
• Solgenerering: 80 til 200W fleksible eller halvstive fotovoltaiske celler integreret i stangoverfladen på tværs 180 til 360 graders dækningsvinkel
• Batteriopbevaring: 100 til 400 Wh lithium jernfosfat batteripakke, normeret til 3 til 5 dages autonomi (drift uden sol) ved fuld lysstyrke
• Opladningscontroller: MPPT (Maximum Power Point Tracking) type, som udtrækker op til 30 % mere energi fra panelerne sammenlignet med ældre PWM-controllere under variable skyforhold
• Armatur: 30 til 80W LED-modul med justerbar strålevinkel (typisk 60, 90 eller 120 grader), farvetemperatur 3000K til 5700K valgbar, CRI større end 70
• Smart kontrol: Skumring-til-daggry-sensor, bevægelsesaktiveret dæmpning (100 % ved bevægelse, 30 til 50 % i standby) og valgfri 4G/NB-IoT fjernovervågning

Stedvalg og installationskrav

Korrekt valg af sted er afgørende for Cylinder Solar Poles ydeevne. Stangen skal modtage minimum 4 spidsbelastningstimer om dagen (PSH) for at opretholde natlig drift, selvom 5 til 6 PSH anbefales til nordlige breddegrader over 45 grader. Forhindringer såsom bygninger, trækroner eller tilstødende strukturer, der kaster skygge på pælen i mere end 2 timer under spidsbelastningsperioden (kl. 10.00 til 15.00 soltid) vil reducere batteriets opladningstilstand væsentligt og kan forårsage for tidlig dyb afladning.

Fundamentkrav til en 20 fods cylindersolstang kræver typisk en betonmole 18 til 24 tommer i diameter og 4 til 5 fod dyb , med fire ankerbolte på en boltcirkel på 8 til 12 tommer. Jordbærende kapacitet bør verificeres før installation, især i ler- eller fyldjord, hvor løftemodstanden kan være utilstrækkelig.

Omkostnings- og tilbagebetalingsanalyse

En fuldt installeret Cylinder Solar Pole i 20-fods bolig- eller erhvervsklassen spænder fra $2.500 til $6.000 pr. installeret enhed sammenlignet med $800 til $2.500 for en konventionel gitterbundet stålstang og LED-armatur (eksklusiv omkostninger til elektrisk nedgravning og tilslutning). Elektrisk nedgravning til en netbundet installation tilføjer $10 til $30 pr. lineær fod , hvilket betyder, at ethvert sted, hvor den nærmeste netforbindelse er mere end 150 til 300 fod væk, ofte når omkostningsparitet med solenergi ved eller før den første installation.

Driftsomkostningsbesparelser er også betydelige: netforbundne gadelys forbruger typisk 400 til 1.200 kWh per pol om året til nuværende energipriser, mens en Cylinder Solar Pole har nul løbende energiomkostninger og minimal vedligeholdelse (panelrengøring en eller to gange om året, batteriudskiftning efter 10 til 15 år til ca. $300 til $600 pr. pol).

Solar Lights for Patio Deck: Valg af den rigtige stolpehøjde og system

Blandt de mest tilgængelige applikationer til solar pol belysning, solcellelys til terrassedæk installationer repræsenterer et hurtigt voksende segment drevet af boligejers interesse i at eliminere elektrisk arbejde, samtidig med at man opnår et veloplyst udendørs opholdsrum. Udvælgelseskriterierne for terrasse- og dækbelysning til boliger adskiller sig væsentligt fra kommunale eller kommercielle applikationer.

Optimal højde til terrasse- og dækbelysningsstolper

Til et typisk boligdæk eller terrasse fungerer eftermonterede solcellelamper bedst i højder imellem 6 og 10 fod . Under 6 fod sidder lyskilden tæt på øjenhøjde, hvilket forårsager blænding og skyggeinterferens med siddeområder. Over 10 fod producerer et enkelt solcellearmatur i boligkvalitet sjældent nok lumen til at opretholde passende fodlysniveauer på tværs af en standard 200 til 400 kvadratfods terrasse.

Den most effective patio solar lighting layouts combine post heights strategically:

• 8 fods perimeterstolper: Monteret i hjørnerne og midtpunkterne af dæksrækværket til generelt omgivende lys
• 4 til 6 fods sti- eller trinlys: Solcelleanlæg i lav pullert-stil langs gangbroer, trapper og plantebedskanter
• 12 fods fritstående stænger: En eller to centralt placerede solcellestolper med højere effekt til opgavebelysning over spise- eller madlavningsområder

Hvad skal du kigge efter i solcellelys til terrassedæksapplikationer

Ikke alle solterrasselamper er skabt lige. Den mest almindelige klage fra husejere er, at lyset dæmpes betydeligt eller går helt ud ved midnat på kortere vinterdage. Følgende specifikationer angiver et kvalitetsprodukt, der er i stand til pålidelig drift hele natten:

• Paneleffekt på mindst 5W for et lysforbrug på 3W i timen (giver en meningsfuld margen for overskyede dage)
• Batterikapacitet på 2.000 mAh eller mere ved 3,7V for kompakte enheder eller 10.000 mAh og derover for post-top enheder, der forventes at køre 10 til 12 timer
• IP65 eller højere klassificering af indtrængningsbeskyttelse til at modstå regn, fugt og kondens i udendørs dækmiljøer
• Separat solpanel og lyshoved på et kort kabel: gør det muligt at orientere panelet mod syd, mens lyset vender nedad, hvilket dramatisk forbedrer vinterens ydeevne i nordlige klimaer
• Lumen output på 300 til 800 lumen til eftermonterede terrasseenheder; under 200 lumen er kun dekorativt og utilstrækkeligt til sikker bevægelse rundt på dækket

Installationstips til maksimal solydelse på dæk

Mange husejere installerer ubevidst solcelledækslys på steder, der garanterer underydelse. Solpanelet på en terrassestolpelys skal modtage direkte uskygget sollys i mindst 6 timer om dagen at lade batteriet helt op på en typisk sommerdag. Dækudhæng, pergola-tagbeklædning, trægrene og nærliggende strukturer er de mest almindelige forhindringer. Selv delvis skygge, hvor en skygge dækker kun 20% af panelets overflade, kan reducere output med 40 til 60 % på grund af seriekredsløbsarkitekturen i de fleste små solpaneler.

Når fuld sol ikke er tilgængelig på stolpeplaceringen, overvej et design med delt panel: Monter solpanelet på en sydvendt væg eller hegnspæl, hvor der er sol, og før lavspænding DC-kablet til lyshovedet ved dækstolpen. Kabelløb på op til 15 fod ved 3,7V til 6V med passende trådmåler (22 til 20 AWG) indfør et ubetydeligt spændingsfald og giver fuld frihed til at lokalisere lyset uafhængigt af panelet.

Sammenligning af lysstangstyper: En praktisk beslutningsvejledning

Med så mange stangtyper, monteringshøjder og energisystemer til rådighed, kræver valg af den rigtige løsning, at produktkategorien matcher applikationskravene. Følgende sammenligningsramme behandler de mest almindelige beslutningspunkter.

Koder, standarder og tilladelser for lysmasterinstallationer

Enhver permanent lysmastinstallation er underlagt lokale byggeregler, elektriske standarder og potentielt zonebestemmelser. Følgende standarder er de mest almindeligt refererede i USA og repræsenterer en basislinje, som de fleste jurisdiktioner vedtager eller henviser til:

Nøglestandarder at kende

• AASHTO LTS-6: Standardspecifikationer for strukturelle understøtninger til motorvejsskilte, armaturer og trafiksignaler. Dette regulerer vindbelastningsdesign for Steel Street Light Poles på offentlige rettigheder.
• ANSI/NEMA SL-1 og SL-2: Styrer armaturets monteringshøjder og armkonfigurationer til gadebelysning.
• IES RP-8: Den Illuminating Engineering Society's Roadway Lighting standard, which provides mounting height and spacing recommendations for each road classification.
• NEC artikel 410: National Electrical Code-krav til armaturinstallation, jordforbindelse og ledningsmetoder, der er relevante for netforbundne poler.
• Mørk himmel ordinancer: Over 200 amerikanske byer og amter har vedtaget International Dark Sky Association (IDA) modelbelysningsbekendtgørelser, der begrænser monteringshøjder, kræver armaturer med fuld afskæring og begrænser opadgående lysudledning. Tjek lokale krav, før du specificerer en stang ovenfor 25 fod in residential zones .

Når en tilladelse er påkrævet

En byggetilladelse er typisk påkrævet for enhver pæl med et fundament (direkte nedgravning eller ankerbase), der vil være en permanent struktur. Tærsklen varierer efter jurisdiktion, men en almindelig regel er: enhver struktur, der er højere end 6 fod og fastgjort til jorden, kræver en tilladelse . Solar terrassedækslys på aftagelige pæle eller stolpehætter kræver generelt ikke tilladelser. Cylinder Solar Polars, Solar Wrapped Poles, og Steel Street Light Poles på permanente fundamenter gør næsten altid.

Ofte stillede spørgsmål

1. Hvad er standardhøjden for en boliggadelampe?

Den standard height lamp post for residential streets is typically 20 til 25 fod (6 til 7,6 meter) . Dette område afbalancerer tilstrækkelig belysning til en to-sporet boligvej med acceptabel blændingskontrol for tilstødende hjem. Nogle ældre kvarterer har stænger så korte som 15 fod, mens nyere forstadsudviklinger almindeligvis bruger 20-fods stålstænger med LED-kobra-hoved- eller skoboksarmaturer.

2. Hvor høj er en lyspæl på en parkeringsplads?

Parkeringspladsens lysmaster er mest almindeligt 20 til 30 fod høj , hvor 25 fod er den hyppigst specificerede højde for standard overfladepartier. Højere stænger på 30 til 35 fod bruges i store partier, hvor minimering af det samlede antal stænger er en prioritet, da hvert armatur dækker et større område. Kortere stænger på 15 til 20 fod bruges nogle gange i små partier eller overdækkede strukturer, hvor frihøjde over hovedet begrænser højden.

3. Hvad er forskellen mellem en Solar Wrapped Pole og en Cylinder Solar Pole?

En Solar Wrapped Pole er en konventionel gadelygtepæl i stål, hvorpå fleksible fotovoltaiske celler er blevet lamineret eller viklet rundt om den udvendige overflade. En Cylinder Solar Pole er et specialdesignet system, hvor den cylindriske form, solceller, batteri, laderegulator og LED-armatur er konstrueret og fabriksmonteret som et enkelt produkt. Cylinder Solar Poles har en tendens til at have bedre systemoptimering og garantier, mens Solar Wrapped Poles tilbyder mere fleksibilitet til at tilpasse eksisterende pole-lager til solgenerering.

4. Hvordan adskiller et fleksibelt solpanel sig fra et stift panel i udendørs belysning?

Et fleksibelt solpanel bruger tyndfilm eller indkapslede monokrystallinske celler på en polymerbagside, hvilket gør det muligt at tilpasse sig buede overflader som polcylindre. Stive paneler bruger glasindkapslede celler i en aluminiumsramme og skal monteres fladt. Fleksible paneler er 60 til 80 % lettere og tilføjer minimal vindbelastning, hvilket gør dem essentielle til polintegrerede solenergiapplikationer. De har dog typisk en 5 til 10 år kortere levetid end stive glaspaneler og koster mere pr. watt kapacitet.

5. Hvilken højde skal solcellelamper til terrassedæk monteres i?

Solcellelamper til terrassedæksapplikationer fungerer bedst, når de eftermonteres kl 7 til 9 fod til generel omgivende belysning. I denne højde fjerner lyskilden typisk øjenhøjde for voksne (undgår blænding), mens den forbliver lav nok til, at et kompakt solcellearmatur til boliger kan opretholde nyttige fodlysniveauer på tværs af dækkets overflade. Trin- og vejpullertlys er typisk 18 til 36 tommer høje og tjener en separat opgave med at markere niveauændringer og kanter i stedet for at give områdebelysning.

6. Hvor dybt skal en gadelygtepæl i stål begraves?

Den standard depth for direct burial Steel Street Light Poles follows the formula: 10% af den samlede stanglængde plus 2 fod . For en 30 fods stang betyder det en nedgravningsdybde på 5 fod. For ankerbaserede installationer er betonfundamentdybden typisk specificeret af en konstruktionsingeniør baseret på jordbundsforhold og vindlastkrav, men spænder normalt fra 3,5 til 5 fod dyb til stænger op til 35 fod.

7. Kan en Cylinder Solar Pole fungere i overskyet klima?

Ja, men batteriautonomi er den vigtigste designvariabel. En velspecificeret Cylinder Solar Pole i et klima med gennemsnitligt 3 spidsbelastningstimer om dagen (typisk for Nordeuropa eller det nordvestlige Stillehav i USA om vinteren) kan stadig fungere pålideligt, hvis batteripakken giver 3 til 5 dages autonomi ved fuld lysstyrke . Systemer med smart dæmpning reducerer energiforbruget med 50 til 70 % i perioder med lav trafik, hvilket forlænger driftstiden betydeligt. Installatører i overskyede områder bør specificere større batteribanker og overveje vippejusterbare panelsektioner for at fange maksimal vintersolvinkel.

8. Hvad er lysstolpehøjden til motorvejs- eller højmastapplikationer?

Motorvej og højmast lysmaster spænder fra 40 til 100 fod eller mere i højden. Standard højmaststænger ved motorvejsudfletninger er typisk 60 til 80 fod høj og bære flere armaturhoveder (4 til 12 armaturer) på en ring sænket af et spil til vedligeholdelse. Denne tilgang reducerer dramatisk antallet af pæle, der er nødvendige for at belyse et stort udvekslingsområde sammenlignet med standard vejbanepæle, hvilket sænker både infrastrukturomkostninger og krav til vedligeholdelsesadgang.

9. Kræver Solar Wrapped Poles nogen elektrisk forbindelse til nettet?

Nej. Solar Wrapped Poles er designet som helt off-grid systemer. De genererer, lagrer og forbruger elektricitet helt inden for stangsamlingen og kræver ingen forbindelse til forsyningsnettet. Dette er en af ​​deres primære fordele i nyudvikling, landdistrikter og fjerntliggende applikationer, hvor omkostningerne til udvidelse af nettet er høje. Nogle installationer inkluderer en lille fastkablet backupforbindelse som en redundansforanstaltning, men dette er en mulighed snarere end et krav og er ikke nødvendig i de fleste implementeringer.

10. Hvordan vælger jeg mellem en 20-fods og 30-fods gadelygtepæl i stål til en parkeringsplads?

Den primary decision factor is the number of poles you want in the lot. A 30-foot pole with a 150W LED fixture typically illuminates a coverage area of 90 til 120 fod i diameter , mens en 20 fods stang dækker ca 50 til 70 fod under tilsvarende inventarforhold. Færre, højere stænger reducerer omkostningerne til fundament og elektriske kredsløb, men kræver armaturer med højere output for at opretholde fodlysmål. Hvis grunden har træer eller baldakinhindringer, der blokerer højere stænger, eller hvis lokale koder har en højde på 25 fod, bliver 20 fods stænger det praktiske valg på trods af, at der kræves flere enheder.

Lysstangshøjder, lygtepælstyper og solpanelorientering på et øjeblik

Lysmaster spænder fra 3 meter (10 fod) til bolighaver og stiapplikationer til 40 meter (130 fod) eller mere til højmaststadion og motorvejsudvekslingsinstallationer. Standard gadelygtepæle er typisk 8 til 12 meter (26 til 40 fod) til bolig- og færdselsveje, mens parkeringspladsstænger løber 6 til 10 meter (20 til 33 fod). Forståelse af den korrekte højde for hver applikation er afgørende før indkøb, fordi stanghøjden direkte bestemmer belysningsniveauet ved jorden, antallet af krævede pæle og fundamentspecifikationen, der er nødvendig for at modstå vindbelastning i den givne højde.

Til solcellepoler, der monterer en Solpanel ved siden af eller oven på en lysarmatur, den optimale vinkel for solpaneler i det kontinentale USA varierer fra cirka 25 grader i Florida (breddegrad 25 til 30 grader nord) til 47 grader i Montana og North Dakota (breddegrad 45 til 49 grader nord). Retningen er sand syd på den nordlige halvkugle for installationer med fast hældning. For ethvert specifikt postnummer i USA giver National Renewable Energy Laboratory (NREL) PVWatts-beregneren den nøjagtige solressource og den optimale hældningsvinkel for det pågældende sted, hvilket eliminerer gætværk fra solpanelspecifikationerne om solarpoler.

Denne vejledning dækker alle disse emner i praktiske detaljer: standard lysmasthøjder efter anvendelse, de vigtigste typer lygtepæle og deres tekniske forskelle, hvordan solcellemaster fungerer som et integreret system, hvordan man bestemmer den korrekte solpanelretning ved hjælp af postnummer, og hvordan man beregner den optimale vinkel for solpaneler for maksimalt årligt energiudbytte.

Hvor høje er lysmaster: Standardhøjder efter anvendelse

Spørgsmålet om, hvor høje lysmaster er, kan ikke besvares med et enkelt tal, fordi den korrekte monteringshøjde afhænger af applikationen: målbelysningsstyrken på jorden, afstanden mellem polerne, bredden af det område, der belyses, og den fotometriske fordeling af armaturet, der monteres. Hver kombination af disse variabler producerer en unik optimal stanghøjde, der balancerer dækning, ensartethed og blændingskontrol.

Belysning af gade- og stier til beboelse

Gadebelysning i boligkvarter bruger de korteste stanghøjder af enhver offentlig vejanvendelse. Standard gadelysmaster til boliger i USA og Europa er typisk 5 til 8 meter (16 til 26 fod) høj, hvor 6 meter er den mest specificerede højde for standardvillaer med kørebanebredder på 6 til 8 meter. I denne højde giver et standard LED vejarmatur med en type II eller type III fotometrisk fordeling tilstrækkelig belysningsstyrke på kørebanen og tilstødende gangsti med pæleafstande på 25 til 35 meter.

Belysning af stier og fodgængere bruger typisk endnu kortere stolper 3 til 5 meter (10 til 16 fod) , fordi målbelysningsstyrken for fodgængerområder er lavere end for kørebaner for køretøjer, og fordi lavere monteringshøjder giver et mere menneskeskaleret, intimt visuelt miljø, der passer til parker, pladser og bolighaver. Pullert-stil stolpearmaturer i 0,6 til 1,2 meters højde definerer den laveste ende af stibelysningskategorien og bruges primært til kantafgrænsning snarere end generel belysning.

Kommerciel og arteriel vejbelysning

Kommercielle gader, arterielle veje og bysamlergader kræver højere monteringshøjder end boliggader for at give tilstrækkelig belysning på tværs af bredere kørebaner og for at opretholde acceptable ensartethedsforhold på tværs af flere kørebaner. Standard monteringshøjder for kommerciel gade- og hovedvejsbelysning er 8 til 12 meter (26 til 40 fod) , hvor 10 meter er den mest almindeligt specificerede højde for dobbeltsporede hovedveje med kørebanebredder på 10 til 14 meter.

For opdelte motorveje og veje med to veje, hvor pæle er placeret i midtermedianen og skal oplyse trafikken i begge retninger fra en enkelt pæl, øges standard monteringshøjde til 12 til 14 meter (40 til 46 fod) med dobbeltarmede beslagskonfigurationer, der forlænger armaturerne over hver kørebane. Denne konfiguration reducerer det samlede antal stolper for opdelte vejsektioner med ca. 40 % sammenlignet med enkeltarmsmontering i vejkanten, hvilket reducerer installationsomkostningerne betydeligt.

Parkeringsplads og områdebelysning

Parkeringspladsens lysmaster er typisk 6 til 10 meter (20 til 33 fod) høj, med den specifikke højde valgt baseret på parkeringspladsens layout, det påkrævede belysningsniveau (typisk 10 til 50 fods-stearinlys i højden afhængigt af sikkerhedskrav) og armaturets fotometriske fordeling. Lavere monteringshøjder (6 til 7 meter) er almindelige i boligparkeringsområder, hvor minimering af lysspild til tilstødende ejendomme er en designprioritet. Højere monteringshøjder (8 til 10 meter) bruges i erhvervs- og detailparkeringsområder, hvor bredere afstand mellem pæle er ønskeligt for at reducere antallet af pæle og fundamenter i et stort område.

Sport og højmastbelysning

Sportspladsens lysmaster til fritids- og skolefaciliteter spænder fra 12 til 20 meter (40 til 65 fod) for at opnå de monteringshøjder, der er nødvendige for belysningsniveauer i professionel kvalitet på spillebaner uden overdreven blænding på spillere, der kigger op ad banen mod armaturerne. Professionelle og sportsfaciliteter på stadionniveau bruger specialiserede tårnstrukturer kl 20 til 45 meter (65 til 150 fod) afhængigt af sporten og det krævede belysningsniveau (op til 2.000 lux for tv-dækning af store begivenheder i udsendelseskvalitet).

Høje mastelysstænger til motorvejsudfletninger, havnefaciliteter, lufthavnsforpladser og store industrigårde spænder fra 20 til 40 meter (65 til 130 fod) i højden, med armaturringsamlinger på 6 til 20 armaturer pr. stang, der tilsammen belyser områder på op til 30.000 kvadratmeter fra en enkelt stang.

Lysstangshøjde Quick Reference

Typer af lygtepæle: En praktisk klassifikation

De typer af lygtepæle, der bruges i dag, spænder fra traditionelle dekorative støbejernsdesign til moderne konstruerede stål- og aluminiumskonstruktioner, der hver især er egnet til forskellige æstetiske, strukturelle og funktionelle krav. Forståelse af de vigtigste typer lygtepæle gør det muligt for specifikatorer, kommuner og ejendomsejere at matche stangtypen til applikationskravene i stedet for at vælge den mest velkendte eller billigste løsning.

Lige stål eller aluminium tilspidsede stænger

Standard lygtepælen til de fleste moderne vej- og parkeringslysapplikationer er den lige tilspidsede stål- eller aluminiumsstang. Disse stænger fremstilles ved valsning og svejsning af stålplade (for galvaniserede stålmodeller) eller ekstrudering af aluminiumstænger (for aluminiumsmodeller) til en konisk tilspidsning, der reducerer fra en større basisdiameter til en mindre spidsdiameter. Tilspidsningen forbedrer den strukturelle effektivitet ved at koncentrere materiale, hvor bøjningsspændingen er størst (ved bunden) og reducere materiale, hvor spændingen er lavest (ved spidsen).

Koniske pæle i galvaniseret stål er den mest udbredte lygtepælstype globalt, fordi de giver fremragende strukturel ydeevne til de laveste materialeomkostninger pr. højdemeter. Varmgalvanisering til ASTM A123 giver 85 til 140 mikron zinkbelægning, der beskytter det underliggende stål i 20 til 30 år under de fleste atmosfæriske forhold før overmaling bliver nødvendig. Tilspidsede aluminiumstænger koster cirka 30 % til 50 % mere end tilsvarende stålstænger, men kræver ingen overfladebehandling og modstår korrosion på ubestemt tid i alle undtagen de mest aggressive industrielle og marine miljøer, hvilket gør dem til det foretrukne valg til kystinstallationer.

Dekorative og Heritage lygtepæle

Dekorative lygtepæle bruges i historiske kvarterer, bycentre, shoppinggader, pladser, parker og enhver installation, hvor selve lygtepælen skal bidrage til miljøets æstetiske karakter frem for at være en rent nyttestruktur. De vigtigste materialer, der bruges i dekorative og arvetyper af lygtepæle er:

• Støbejern: Det traditionelle lygtepælsmateriale, der blev brugt i victoriansk æra og edvardiansk gadebelysning, som stadig gengives til bevaringsprojekter og nye installationer, der kræver et autentisk tidstypisk udseende. Støbejernslygtepæle er ekstremt tunge (typisk 200 til 600 kg for en standard 4 meter stang) og kræver regelmæssig malervedligeholdelse for at forhindre rust, men giver en visuel karakter, som moderne materialer ikke kan kopiere. De er modstandsdygtige over for stødskader, der ville bule stål- eller aluminiumstænger.
• Støbt aluminium: Moderne dekorative lygtepæle kopierer de visuelle profiler af traditionelle støbejernsdesigns i støbt aluminium, som er væsentligt lettere (ca. en tredjedel af vægten af støbejern), modstandsdygtig over for korrosion uden maling og tilgængelig i enhver pulverlakfarve for designfleksibilitet. Dekorative lygtepæle i støbt aluminium er det dominerende valg til nye dekorative gadebelysningsinstallationer, fordi de giver arv æstetik med moderne materialeegenskaber.
• Glasfiberforstærket polymer (FRP): FRP dekorative lygtepæle bruges i kystnære, kemiske anlæg og andre korrosive miljøer, hvor selv aluminium ville kræve uacceptabel vedligeholdelse, og i applikationer, hvor ingen metalkomponenter kan tolereres. FRP-stænger kan fremstilles i enhver farve og overfladetekstur og har ingen korrosionsrisiko i ethvert atmosfærisk miljø.

Spundne betonpæle

Spundede betonpæle er en hovedkategori af typer lygtepæle, der bruges på udviklingsmarkeder og i nogle højtrafikerede motorvejsapplikationer på udviklede markeder, hvor deres meget lave omkostninger og nul vedligeholdelseskrav opvejer deres ulemper ved tungvægt og begrænset æstetisk fleksibilitet. Forspændte spundet betonstænger fremstilles ved at hælde beton i en roterende cylindrisk form, der bruger centrifugalkraft til at konsolidere blandingen omkring en forspændt ståltrådskerne. Den resulterende stang er stærk, holdbar og kræver ingen overfladevedligeholdelse, men er meget tung, svær at transportere til fjerntliggende steder og kan ikke pulverlakeres eller let modificeres efter fremstilling.

Ottekantede og runde stålstænger til kommercielle applikationer

For parkeringspladser, kommercielle ejendomme og lette industrianlæg, hvor moderat strukturel ydeevne og konkurrencedygtige omkostninger begge er vigtige, er ottekantede lige stålstænger bredt specificeret. Det otte-sidede tværsnit giver bedre modstand mod vindinducerede vibrationer end cirkulære tværsnit af tilsvarende vægtykkelse, fordi den ottekantede geometri bryder hvirvelafkastet op, der får cirkulære poler til at oscillere ved visse vindhastigheder (et fænomen kaldet Karman-hvirvelresonans, der har forårsaget svigt i cirkulære poler i områder med høje udmattelsespoler).

Typer af lygtepæle: Sammenligningstabel

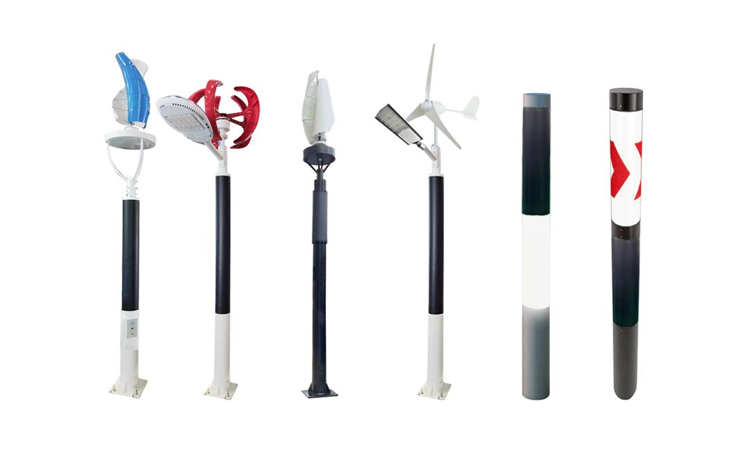

Solpoler: Hvordan integreret solar Lighting Works

Solar Poles kombinere den strukturelle funktion af en konventionel lysmast med et integreret solpanel, der genererer den elektriske energi til at drive armaturet, et batterisystem, der lagrer energi opsamlet i dagslys til brug om natten, og en intelligent controller, der styrer energiflowet mellem solpanelet, batteriet og armaturet for at maksimere pålidelige lystimer uanset den daglige variation i solindstrålingen.

Kernekomponenter i et solpolsystem

Hvert Solar Pole-system integrerer følgende komponenter, og specifikationen af hver komponent bestemmer systemets pålidelighed, autonomi (hvor mange på hinanden følgende overskyede dage det kan fungere uden genopladning) og samlede omkostninger:

• Solpanel: Det fotovoltaiske modul, der omdanner sollys til DC elektrisk energi. Monokrystallinske siliciumpaneler med effektiviteter på 20 % til 23 % er standardspecifikationen for solar Pole applikationer, fordi deres højere effektivitet pr. arealenhed tillader mindre paneldimensioner for en given effekt, hvilket reducerer vindbelastningen på stangen og forbedrer den visuelle andel af solpanelet i forhold til stanghøjden. Paneleffektklassificeringer for solcellepoler spænder fra 30 watt for små vejbelysningsstænger til 400 watt eller mere for højeffekt vejbelysning solar poler.
• Batteriopbevaringssystem: Gemmer den elektriske energi, der genereres af solpanelet til brug i nattetid og overskyede perioder. Lithiumjernfosfat (LiFePO4) batterier er den nuværende standard for solar Pole-applikationer på grund af deres lange cykluslevetid (2.000 til 4.000 fulde opladnings-afladningscyklusser, hvilket repræsenterer 5 til 11 års daglig cykling), termisk stabilitet og høj energitæthed. Bly-syre-batterier bruges stadig i omkostningsfølsomme applikationer, men kræver hyppigere udskiftning (typisk hvert 2. til 4. år) og har væsentligt kortere levetid.
• LED armatur: Lysudgangsenheden, næsten universelt LED i nye Solar Pole-installationer, fordi LED's høje lysudbytte (typisk 130 til 180 lumen pr. watt for vej- og områdearmaturer) minimerer det solpanel og batteristørrelse, der kræves til et givet belysningsniveau, hvilket direkte reducerer kapitalomkostningerne for det komplette Solar Pole-system.
• Opladningscontroller: Den elektroniske enhed, der styrer opladningen af batteriet fra solpanelet, forhindrer overopladning og overafladning, og i moderne systemer styrer adaptiv dæmpning af LED-armaturet baseret på resterende batteriladningstilstand, klokkeslæt og bevægelsesdetektering for at maksimere systemets autonomi i perioder med reduceret solinput.

Fordele ved solcellepoler i forhold til netforbundet belysning

• Ingen netforbindelse nødvendig: Solar Poles eliminerer de civile omkostninger ved nedgravning af underjordiske elektriske kabler, som typisk repræsenterer 40% til 60% af de samlede installerede omkostninger ved et konventionelt nettilsluttet belysningssystem. For installationer på fjerntliggende steder, langs nye vejlinjer, hvor der ikke findes nogen elektrisk infrastruktur, eller på steder, hvor omkostningerne til nettilslutning er særligt høje, gør elimineringen af ​​disse civile omkostninger Solar Poles økonomisk konkurrencedygtige eller overlegne i forhold til nettilsluttede alternativer.
• Nul løbende elomkostninger: Efter inddrivelsesperioden for kapitalomkostninger fungerer Solar Poles med nul elektriske energiomkostninger, da solpanelet genererer al nødvendig elektrisk energi fra fri solstråling. For kommuner på markeder med høje el-takster repræsenterer denne løbende omkostningsbesparelse en betydelig økonomisk fordel i løbet af solarpol-installationens levetid på 15 til 25 år.
• Hurtig implementering: Solar Pole installationer kan gennemføres væsentligt hurtigere end nettilsluttede ækvivalenter, fordi der ikke er afhængighed af tilgængeligheden af elforsyningen til at levere en nettilslutning. Denne fordel er især vigtig for udrulning af nødbelysning, midlertidig begivenhedsbelysning og ny udviklingsinfrastruktur, der skal være operationel, før den permanente elnetinfrastruktur er på plads.

Begrænsninger og designmæssige begrænsninger af solar poler

• Placeringsafhængig solressource: Solpoler leverer pålidelig ydeevne på steder med tilstrækkelig solindstråling (årlige spidsbelastningstimer over 4 timer om dagen), men deres pålidelighed bliver problematisk på nordlige breddegrader (over 55 grader nord) i vintermånederne, når spidsbelastningstimerne kan falde til under 1 til 2 timer om dagen i længere perioder. På disse steder kræves der meget store solpaneler og batterisystemer for pålidelig vinterdrift, hvilket markant øger kapitalomkostningerne og potentielt gør nettilsluttede alternativer mere økonomiske.
• Skyggefølsomhed: Et solpanel på en solfanger monteres i en fast højde og orientering og kan ikke flyttes, hvis stedet bliver skygget af træer, nye bygninger eller andre strukturer efter installationen. Selv delvis skygge af et solpanel kan reducere dets energiudgang dramatisk, fordi de fleste standard solpanelkonfigurationer bruger bypass-dioder, der får skraverede celler til effektivt at afbryde, hvilket reducerer panelets output med mere end andelen af ​​det skraverede område alene ville antyde.
• Udskiftning af batteri: I modsætning til nettilsluttede armaturer, der kun kræver vedligeholdelse af lamper og drivere, kræver Solar Pole-systemer batteriudskiftning hvert 5. til 10. år afhængigt af batteriets kemi og afladningsdybden. Disse batteriudskiftningsomkostninger skal indregnes i den samlede livscyklusomkostningssammenligning mellem solcellepoler og nettilsluttede alternativer.

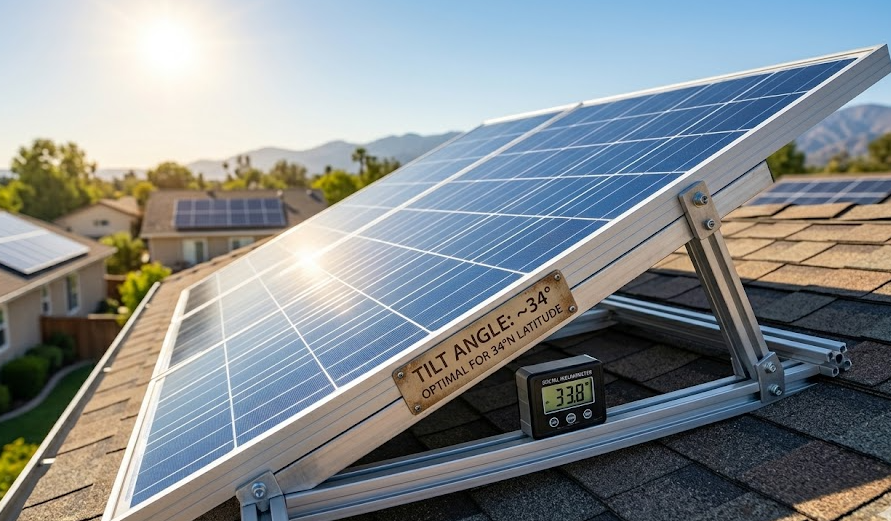

Optimal vinkel for solpaneler: Fysikken og de praktiske regler

Den optimale vinkel for solpaneler er hældningsvinklen (målt fra vandret), hvorved et solpanel med fast hældning fanger den maksimale samlede solstråling over hele året for en given geografisk placering. Denne vinkel bestemmes af installationens breddegrad og variationen i solens deklination gennem året.

Hvorfor Latitude bestemmer den optimale vinkel for solpaneler

Solens højde på himlen ved solmiddag (når den er højest på himlen og ret syd på den nordlige halvkugle) varierer med observatørens breddegrad og med årstiden. Ved ækvator (breddegrad 0 grader) passerer solen direkte over hovedet ved solmiddag under jævndøgn. Ved breddegraden 45 grader nord (den omtrentlige breddegrad af Minneapolis, Minnesota eller Milano, Italien), er solen 45 grader over horisonten ved solmiddag under jævndøgn og lavere om vinteren, højere om sommeren.

Et solpanel med fast hældning fanger maksimal solstråling, når det er orienteret vinkelret på solens stråler. Da solens gennemsnitlige højdevinkel over året er lig med komplementet af breddegraden (90 grader minus breddegraden), er den optimale vinkel for solpaneler på et givet sted omtrent lig med den lokale breddegradsvinkel. Ved breddegraden 35 grader nord (ca. breddegraden Los Angeles, Californien eller Tokyo, Japan), er den optimale årlige hældningsvinkel cirka 33 til 37 grader. Ved breddegraden 51 grader nord (ca. breddegraden i London, England eller Calgary, Canada), er den optimale årlige hældningsvinkel cirka 49 til 53 grader.

Præcis optimal vinkelberegning for årlig udbyttemaksimering

Forsknings- og simuleringsdata fra NREL og fra PVWatts-værktøjet bekræfter, at det empiriske forhold mellem breddegrad og optimal hældningsvinkel for årlig udbyttemaksimering de fleste steder følger mønsteret:

• For breddegrader mellem 0 og 25 grader: Optimal hældningsvinkel svarer til cirka 0,87 gange breddegrad plus 3,1 grader. Ved breddegrad 20 grader giver dette en optimal hældning på cirka 20,5 grader.
• For breddegrader mellem 25 og 50 grader: Optimal hældningsvinkel svarer til ca. breddegrad plus 2 til 5 grader. Ved 40 graders breddegrad er den optimale hældning cirka 42 til 45 grader.
• For breddegrader over 50 grader: Den optimale årlige hældningsvinkel er typisk 50 til 55 grader, selvom sæsonbestemte optimeringsstrategier, der øger hældningen om vinteren og falder om sommeren, kan forbedre det årlige udbytte i forhold til den faste vinkeloptimum på disse højbreddegrader.

Udbyttestraffen for at være uden for den optimale vinkel med plus eller minus 5 grader er typisk kun 1 % til 3 % af det årlige udbytte , hvilket betyder, at praktiske begrænsninger såsom strukturel bekvemmelighed, æstetik eller behovet for et fastvinklet beslag på en Solar Pole kan imødekommes uden væsentlige energiproduktionsofre. Udbyttestraffen bliver mere signifikant for afvigelser større end 10 til 15 grader fra det optimale, især for sydvendte paneler på den nordlige halvkugle, hvor en 20-graders afvigelse fra optimal hældning reducerer det årlige udbytte med 5% til 10%.

Optimale årlige hældningsvinkler efter amerikansk region

Solpanel Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

At finde den præcise solpanelretning efter postnummer for ethvert sted i USA kræver brug af et af de offentligt tilgængelige solenergiressourceanalyseværktøjer, der beregner den optimale orientering og estimerede årlige energiudbytte for et solpanel ved specifikke geografiske koordinater. Det mest autoritative og udbredte værktøj er NRELs PVWatts Calculator, som er frit tilgængelig online og beregner den forventede årlige AC-energioutput og kapacitetsfaktor for et solpanelsystem på ethvert sted i USA.

Sådan bruges NREL PVWatts til solpanelretning efter postnummer

1. Naviger til PVWatts-beregneren på pvwatts.nrel.gov og indtast dit postnummer eller din adresse i placeringssøgefeltet. Værktøjet vil identificere den nærmeste solressourcedatastation og indlæse solindstrålingsdata for din placering.
2. Indtast systemkapaciteten af det solpanel, du evaluerer (DC-watt-peak-værdien for panelet eller arrayet). For et enkelt Solar Pole-system kan dette være 100 til 200 watt; for et stort tag eller jordmonteret array kan det være kilowatt eller megawatt.
3. Indstil hældningsvinklen til værdien lig med din breddegrad (en god starttilnærmelse) og indstil azimuten til 180 grader (rigtig syd på den nordlige halvkugle). Bemærk den anslåede årlige energiproduktion, der vises.
4. Varier hældningsvinklen i trin på 5 grader over og under din breddegrad og observer ændringen i den årlige energiproduktion. Vippevinklen, der producerer den maksimale årlige energiproduktion, er din stedspecifikke optimale vinkel for solpaneler.
5. Bekræft, at retningen er rigtig syd (azimut 180 grader i PVWatts konvention), ikke magnetisk syd. Forskellen mellem ægte syd og magnetisk syd (magnetisk deklination) varierer efter placering: i det østlige USA er magnetisk nord cirka 10 til 15 grader vest for sandt nord, hvilket betyder, at en kompasaflæsning af syd skal korrigeres for at finde sandt syd.

For de fleste steder i det kontinentale USA vil resultatet af PVWatts optimale hældningsvinkel være inden for 2 til 4 grader fra stedets breddegrad, hvilket bekræfter tommelfingerreglen for breddegrad er lig med optimal hældning som et praktisk udgangspunkt. Steder med betydeligt skydække i specifikke årstider (såsom Pacific Northwest med tung vintersky) kan vise et lidt anderledes optimum end den simple breddegradsregel, fordi solressourcen ikke er ensartet fordelt over de fire årstider.

Solpanel Direction for Solar Poles: Practical Mounting Considerations

Når du monterer et solpanel på en solcellestang, bør den optimale orientering beregnet ud fra PVWatt implementeres i det stangmonterede beslagdesign. Solar Pole-installationer har dog specifikke praktiske begrænsninger, der nogle gange ændrer det teoretiske optimum:

• Vindbelastning på solpanelet: Et solpanel, der er monteret i en hældningsvinkel på en stang, fungerer som et vindsejl, der genererer en betydelig lateral kraft på stangen, der øges med panelarealet og hældningsvinklen. Ved breddegrader over 45 grader giver de optimale hældningsvinkler på 45 til 50 grader højere vindbelastninger end lavere hældningsvinkler, hvilket kan kræve et stærkere stangtværsnit eller fundamentspecifikation. I højvindszoner kan en praktisk hældning på 10 til 15 grader under det teoretiske optimum anvendes for at reducere vindbelastningen til acceptable niveauer, idet der accepteres en lille (2 % til 5 %) reduktion i det årlige energiudbytte.
• Afskærmning fra stang eller armaturarm: Selve stangstrukturen og armaturarmen kan kaste skygger på solpanelet på bestemte tidspunkter af dagen, især tidligt om morgenen og sidst på eftermiddagen, når solen står lavt og i en vinkel, der bringer stangens skygge hen over panelet. Panelplacering på stangen bør evalueres for selvskygge ved de ekstreme solvinkler for installationsbreddegraden for at bekræfte, at der ikke forekommer nogen væsentlig skygge i løbet af middagstimerne med høj stråling.
• Vejorientering: Solar polakker installeret langs veje kan have deres orientering begrænset af vejlinjen, som måske ikke løber nøjagtigt øst-vest. Et solpanel på en solpol langs en nord-syd-vej kan ikke vende mod syd uden at rage ud i kørebanen. I sådanne tilfælde indstilles panelorienteringen typisk til den maksimale sydvendte vinkel, der kan opnås inden for installationens rumlige begrænsninger.

Angivelse af solcellepoler til belysningsprojekter uden for nettet: Dimensionering af det komplette system

Korrekt dimensionering af en Solar Pole til off-grid belysning kræver beregning af systemets energibehov (ud fra LED-armaturets effektværdi og de nødvendige driftstimer pr. nat), den tilgængelige solenergi på stedet, den nødvendige batteriopbevaring til den nødvendige autonomi (antal på hinanden følgende overskyede dage, systemet skal fungere uden sol), og Solar Panel-området, der er nødvendigt for at genoplade batteriet under de typiske forhold på stedet.

Trin for trin dimensionering af solfangersystemet

1. Bestem natligt energibehov: Multiplicer LED-armatureffekten i watt med de nødvendige driftstimer pr. nat. Et 60-watt LED-armatur, der fungerer 12 timer pr. nat, kræver 720 watt-timer (0,72 kWh) energi pr. nat.
2. Bestem den nødvendige batterikapacitet: Multiplicer det natlige energibehov med de påkrævede autonomidage (typisk 3 til 5 dage for de fleste kommercielle Solar Pole-applikationer) og divider med batteriets afladningsdybde (maksimalt 80 % for LiFePO4). For 5 dages autonomi: 720 Wh x 5 dage divideret med 0,80 = 4.500 Wh (4,5 kWh) batterikapacitet påkrævet.
3. Bestem mindste solpanelkapacitet: Solpanelet skal genoplade batteriet fra minimum opladning (efter 5 på hinanden følgende overskyede dage i eksemplet ovenfor) inden for en rimelig tidsramme, når solen vender tilbage, samtidig med at den leverer den daglige driftsenergi. Ved at bruge stedets gennemsnitlige daglige spidssoltimer fra PVWatt, divider du det samlede daglige energibehov (opladningsreserve plus driftsenergi) med spidsbelastningssoltimerne for at få panelets minimums-watt-spidsværdi.
4. Anvend designmargenen: Tilføj en designmargin på 20 % til 30 % til den beregnede minimumspanelstørrelse for at tage højde for panelsnavs, temperaturnedsættelse, kabeltab og ineffektivitet i controlleren. Denne margen sikrer pålidelig ydeevne i hele systemets designlevetid, da disse tabsfaktorer akkumuleres.

Ofte stillede spørgsmål

1. Hvor høje er lysmaster til almindelige boliggader?

Standard bolig gadelysmaster er typisk 5 til 8 meter (16 til 26 fod) høj, hvor 6 meter er den mest specificerede højde for standardvillaer med enkeltsporede kørebanebredder på 6 til 8 meter. I denne højde giver standard LED-vejarmaturer med type II eller type III fotometriske fordelinger målbelysningsstyrken for boliggader (typisk 5 til 15 lux gennemsnitlig opretholdt belysningsstyrke afhængigt af den gældende vejbelysningsstandard) ved pæleafstande på 25 til 35 meter.

2. Hvad er hovedtyperne af lygtepæle, der bruges i moderne bymiljøer?

Hovedtyperne af lygtepæle i moderne bymiljøer er: galvaniserede stålkoniske pæle til generel vejbelysning (den mest udbredte type globalt på grund af deres kombination af strukturel ydeevne og lave omkostninger); koniske aluminiumstænger til kyst- og premiuminstallationer, der kræver korrosionsbestandighed uden vedligeholdelse; dekorative stænger af støbt aluminium til bycentre, pladser og shoppinggader, hvor æstetik er lige så vigtig som funktion; FRP kompositstænger til kemisk aggressive miljøer; og spundet betonpæle i udviklingsmarkeder, hvor minimal vedligeholdelse og meget lave omkostninger er de primære drivkræfter. Solar poler repræsenterer en voksende kategori, der kan konfigureres i enhver af disse strukturelle former med tilføjelse af solpanel og batterikomponenter.

3. Hvad er den optimale vinkel for solpaneler på 35 grader nordlig bredde?

Ved breddegrad 35 grader nord (ca. Los Angeles, Californien; Dallas, Texas; eller Tokyo, Japan), er den optimale vinkel for solpaneler til maksimalt årligt energiudbytte cirka 33 til 37 grader fra vandret, hvilket er tæt på, men lidt over den lokale breddegradsvinkel. Denne hældning er resultatet af asymmetrien mellem sommer- og vintersolveje på denne breddegrad: Sommeren bringer en meget høj solvinkel med lange dage, der kan fanges ved lavere hældningsvinkler, mens vinteren bringer en lav solvinkel med korte dage, der drager fordel af højere hældningsvinkler, og den optimale årlige balance falder lidt over breddegradsvinklen på disse mellembreddegrader.

4. Hvordan finder jeg solpanelets retning efter postnummer for min specifikke placering?

Den mest nøjagtige metode til at finde solpanelretning efter postnummer er at bruge NREL PVWatts Calculator på pvwatts.nrel.gov. Indtast dit postnummer, indstil panelets azimut til 180 grader (ægte syd), varier hældningsvinklen i intervaller på 5 grader, og noter den årlige energiproduktion ved hver hældning. Hældningen, der producerer maksimal årlig produktion, er din stedspecifikke optimale vinkel for solpaneler. Husk, at PVWatts azimut bruger sand nord som nul, så 180 grader svarer til sand syd. Magnetisk syd adskiller sig fra ægte syd ved den lokale magnetiske deklinationsværdi, som skal anvendes, hvis du bruger et kompas til at orientere panelet.

5. Hvordan fungerer Solar Poles, og hvor længe holder de?

Solar Poles arbejder ved at indsamle solenergi gennem et solpanel monteret på stangstrukturen, lagre energien i et indbygget batterisystem og bruge den lagrede energi til at drive et LED-armatur i nattetimerne. En intelligent laderegulator styrer energiflowet og tilpasser armaturets lysstyrke baseret på batteritilstand og tidspunkt om natten for at maksimere pålideligheden. De strukturelle stangkomponenter har en levetid på 20 til 30 år, hvilket svarer til konventionelle lygtepæle. Solpanelet har en typisk ydeevnegarantilevetid på 25 år. LED-armaturer holder 50.000 til 100.000 timer. LiFePO4-batterier skal udskiftes hvert 7. til 10. år, hvilket er den hyppigste vedligeholdelseshændelse i Solar Poles livscyklus.

6. Er Solar Poles mere omkostningseffektive end netforbundet belysning?

Solcellepoler er generelt mere omkostningseffektive end nettilsluttet belysning, når omkostningerne til nedgravning af elektriske underjordiske kabler er høje, når installationsstedet er fjernt fra eksisterende elektrisk infrastruktur, eller når den gældende el-takst er høj. Kapitalomkostningerne for et Solar Pole-system er typisk 30% til 60% højere end en nettilsluttet ækvivalent pr. pol, men denne præmie opvejes af eliminering af nedgravningsomkostninger (som typisk repræsenterer 40% til 60% af de samlede nettilsluttede installationsomkostninger) og eliminering af løbende elomkostninger i løbet af systemets levetid. For steder, hvor omkostningerne til nettilslutning er lave, og elpriserne er lave, favoriserer økonomien nettilsluttede systemer.

7. Betyder solpanelets retning noget, hvis jeg vipper det til den rigtige vinkel?

Ja, både hældningsvinklen og retningen (azimut) af et solpanel er vigtige for at maksimere energiudbyttet. På den nordlige halvkugle skal et solpanel vende mod syd (azimut 180 grader) for at maksimere eksponeringen for solens vej hen over himlen. Vender man mod øst eller vest for ægte syd, reduceres den årlige energiproduktion markant: et panel, der vender mod sydøst eller sydvest (45 grader fra ægte syd) fanger ca. 90 % til 93 % af energien fra et ægte sydvendt panel ved den optimale hældning. Et panel, der vender mod øst eller vest, fanger kun cirka 75 % til 80 % af energien fra det optimale sydvendte panel. Værktøjet til solpanelretning efter postnummer bekræfter sandt syd for enhver placering, mens der tages højde for lokale faktorer.

8. Hvad er forskellen på en Solar Pole og en konventionel lysmast med en solcelleforbindelse?

En Solar Pole er et fuldt integreret selvstændigt belysningssystem, hvor solpanelet, batteriet, controlleren og armaturet alle er designet og konstrueret til at fungere sammen som et enkelt system, med stangstrukturen designet til at bære vindbelastningen fra solpanelet og til at integrere batterirummet i stangbasen eller et specialdesignet hus. En konventionel lysmast med separat solcelletilslutning er et hybridarrangement, hvor stangen oprindeligt er designet til nettilsluttet service, og et solpanel er blevet tilføjet som en eftertanke, ofte med en overflademonteret batteriboks og ladecontroller, der måske ikke er strukturelt integreret eller optimalt specificeret til stangens geografiske placering og krav til belysningsstyrke. Specialbyggede solarpoler giver bedre ydeevne, bedre æstetik og længere levetid end ombyggede konventionelle poler i de fleste applikationer.

9. Kan solpoler arbejde pålideligt i nordlige stater med mindre solskin?

Solpoler kan arbejde pålideligt i nordlige stater, herunder Minnesota, Wisconsin, Michigan og Pacific Northwest, men de skal dimensioneres passende til den lavere vintersolressource på disse steder. Nøgledesigntilpasninger til installationer på den nordlige solcelle omfatter: større solpanelkapacitet til at opfange tilstrækkelig energi på korte vinterdage (øgning af panel-til-belastning-forholdet fra 1,2 til 1,5 typisk for sydlige installationer til 2,0 til 3,0 eller højere); større batterikapacitet for at give den nødvendige multi-dages autonomi gennem længere overskyet perioder; adaptive dæmpningscontrollere, der reducerer armaturets output i perioder med lav ressource for at udvide autonomien; og omhyggelig optimering af den optimale vinkel for solpaneler for at prioritere vinterenergifangst ved at vippe panelet stejlere end breddegradsvinklen, hvilket accepterer en vis reduktion af udbyttet om sommeren til gengæld for forbedret vinterydelse.

10. Hvordan påvirker vindbelastningen Solar Pole design sammenlignet med konventionelle lysmaster?

Vindbelastningen på en solstang er betydeligt højere end på en konventionel lysstang af tilsvarende højde, fordi solpanelet, der er monteret på stangen, fungerer som et sejl, der genererer betydelig sidekraft, når vinden blæser vinkelret på panelets overflade. Et 200-watt monokrystallinsk solpanel med dimensioner på cirka 1,0 meter gange 1,7 meter præsenterer et projekteret areal på 1,7 kvadratmeter for vinden. Ved en designvindhastighed på 45 m/s (en typisk værdi for ASCE 7 kategori II vindzone) genererer denne panelflade en vindstyrke på ca. 2.500 til 3.500 Newton på panelbeslaget og stangtoppen, som skal modstås af stangstrukturen og fundamentet. Denne ekstra belastning kræver typisk en stangvægtykkelse, der er 20 % til 40 % større end en konventionel stang med tilsvarende højde, og et fundament med en dybere indstøbningsdybde eller en større betonbunddiameter for at modstå det højere væltningsmoment ved hældning.

Gadelampedimensioner og stanghøjder: Direkte svar til enhver applikation

Gadelygter varierer typisk fra 5 meter (16 fod) til 12 meter (40 fod) i højden, med boligveje med 5 til 8 meter pæle, arterielle veje og samleveje med 8 til 10 meter pæle og motorveje eller store vejkryds med 10 til 14 meter høje mastepæle. Den nøjagtige højde af en gadelygte er ikke vilkårlig: den bestemmes af vejbredden, det nødvendige belysningsniveau ved vejoverfladen, monteringsarrangementet (enkeltarm, dobbeltarm eller midtermedian) og lysfordelingsmønsteret for armaturet monteret i toppen. Forståelse af disse relationer giver ingeniører, kommuner, landskabsdesignere og ejendomsudviklere mulighed for at specificere den korrekte stanghøjde fra starten i stedet for at opdage belysningsmangler efter installationen.

Spørgsmålet om, hvor høje gadelamper er, dukker op i flere forskellige sammenhænge: infrastrukturplanlægning, privat udvikling, udskiftning af eksisterende pæle, matchende kulturarvs gadebilleder og specificering af solenergi alt-i-ét-lys til områder uden for nettet. Hver kontekst har sine egne styrende standarder og praktiske begrænsninger, og denne vejledning behandler dem alle med specifikke data snarere end brede generaliseringer. Den dækker også forholdet mellem solpanelets retning og vinkel for stangmonterede solcellebelysningssystemer, dimensioner og anvendelser af havelygtepæle og hegnsstolpe solcellelys og de vigtigste forskelle mellem LED-gadelys, HPS-gadelys og Solar alt i ét lys som en beslutningsramme for belysningsspecifikation.

Hvor høje er gadelygter: Højdestandarder efter vej og anvendelsestype

Højden af en lygtepæl er styret af vejklassificeringsstandarder, nationale belysningsdesignkoder og belysningskravene offentliggjort i standarder som EN 13201 (Europa), ANSI/IES RP-8 (Nejrdamerika) og AS/NZS 1158 (Australien og New Zealand). Disse standarder definerer minimumsgennemsnitlige opretholdte belysningsstyrkeværdier for hver vejkategori, og stanghøjden er en af ​​de vigtigste designvariabler, som en lysdesigner optimerer for at opnå overholdelse med minimale installerede omkostninger.

Gadelygter til boliger og lokale veje: 5 til 8 meter

På villaveje, blind veje, fællesarealer og lokale adgangsveje med kørebanebredder på 5 til 8 meter er pæle i 5 til 6 meters højde som standard. I denne højde kan et armatur med en mellemkastfordeling oplyse en vejbredde på 6 til 8 meter i afstande på 25 til 30 meter, mens det opfylder minimumskravet til horisontal belysningsstyrke på 5 til 10 lux, der er specificeret for boligveje i de fleste nationale standarder. En 6 meter stang er den mest almindelige højde for gadebelysning i boliger i Storbritannien, Europa og mange dele af Asien , hvor tætte bymæssige gademønstre favoriserer kortere pæle ved tættere afstand frem for høje pæle med bred afstand.

I USA er boligstænger i intervallet 7,6 meter (25 fod) til 9,1 meter (30 fod) mere almindelige, hvilket afspejler de bredere vejtværsnit og større tilbageslag, der er typiske for nordamerikansk forstadsgadedesign. Dekorative stangtyper, der anvendes i historiske kvarterer og bymidtemiljøer, bruger ofte kortere pæle på 4 til 5 meter med globearmaturer eller lanternehoveder for at opnå den korrekte visuelle skala til fodgængerorienterede gadebilleder.

Samler- og arterielle vejlygter: 8 til 10 meter

Samlerveje, sekundære fordelingsveje og byfærdselsårer med kørebanebredder på 9 til 14 meter er typisk oplyst af pæle i 8 til 10 meters højde. På 8 til 10 meter kan et armatur med bred kast dække en to-sporet kørebane med et enkelt forskudt eller modsat monteringsarrangement i afstande på 30 til 40 meter, hvilket opfylder de 10 til 30 lux gennemsnitlige belysningsstyrkekrav for solfanger- og mindre trafikvejskategorier. Den 8 meter lange stang med en enkelt udstrakt arm er standardspecifikationen for de fleste byvejsbelysningsprojekter på tværs af europæiske, mellemøstlige og sydøstasiatiske infrastrukturprogrammer.

Gadelygtedimensioner i denne højdeklasse inkluderer typisk en skaftdiameter på 76 til 114 millimeter i bunden, tilspidset til 42 til 60 millimeter i toppen, med en vægtykkelse på 3 til 5 millimeter for varmgalvaniserede gadelygtepæle i stål og 4 til 6 millimeter til prydpæle. Den udstrakte arm tilføjer et vandret projektion på 0,5 til 2,5 meter fra polaksen, hvilket placerer armaturet over kørebanen for optimal lysfordeling på vejbanen.

Motorvejs- og højmastbelysning: 10 til 45 meter

Motorveje, motorveje, store rundkørsler og udfletninger bruger pæle fra 10 til 14 meter til konventionel enkelt- eller toarmssøjlemontering. Til store åbne områder, herunder havnecontainergårde, stadionparkeringspladser, sportsbaner og industrigårde, bærer høje mastepæle fra 20 til 45 meter ringmonterede multiarmaturer, der kan belyse flere hektar fra et lille antal stangpositioner. En 30 meter høj mastestang med 12 til 16 LED-projektører på hver 500 watt kan oplyse et område på cirka 2 hektar med en gennemsnitlig opretholdt belysningsstyrke på 30 lux , hvilket gør højmastsystemer til den mest økonomiske løsning pr. kvadratmeter oplyst område til meget store åbne rum.

Stålmaststænger til anvendelser med høj mast er fremstillet af koniske rørformede stålsektioner med basisdiametre på 400 til 700 millimeter, konstrueret til at modstå vindbelastninger på over 150 km/t og den dynamiske belastning af armaturets ringsamling. Disse stænger er typisk udstyret med et spil og sænkeanordning, der gør det muligt at sænke armaturringen til arbejdshøjde for lampeudskiftning og vedligeholdelse uden behov for forhøjet adgangsudstyr.

Gadelysstænger i stål og maststænger af stål: materialer, dimensioner og strukturelt design

Den strukturelle ydeevne af en gadebelysningsinstallation afhænger lige så meget af stangen som af armaturet. Gadelysstænger i stål er den dominerende stangtype i den globale gadebelysningsinfrastruktur og tegner sig for anslået 70 til 80 procent af alle nye stanginstallationer på verdensplan , på grund af deres kombination af høj styrke, ensartet dimensionskvalitet, lange levetid og evnen til at blive fremstillet til brugerdefinerede højder og konfigurationer, som aluminium- og betonstænger ikke let kan matche. Forståelse af nøgledimensionerne og designparametrene for stålstænger muliggør nøjagtig specifikation og indkøb.

Standard stangdimensioner: Aksel, bundplade og ankerboltlayout

En standard Gadelysstang i stål for en 8 meter installation har følgende typiske fysiske dimensioner:

• Samlet højde over karakter: 8,0 meter (med yderligere 0,5 til 0,8 meter indstøbning under grad for direkte nedgravningspæle eller en bundplademontering med ankerbolte sat 500 til 700 mm ind i betonfundamentet)
• Base diameter: 100 til 140 mm for koniske koniske stænger; 76 til 114 mm for lige cylindriske stænger
• Top diameter: 42 til 60 mm, dimensioneret til at acceptere standard armaturstudsstørrelser (EN 40 specificerer 42 mm og 60 mm tapdiametre for europæisk armaturkompatibilitet)
• Vægtykkelse: 3,0 til 5,0 mm for standard vejbelysningsmaster; 5,0 til 8,0 mm til stænger i højvindszoner eller med tunge dobbeltarmede eller store armaturer
• Grundpladens dimensioner: 250 x 250 mm til 400 x 400 mm, tykkelse 12 til 20 mm, med fire ankerbolthuller ved 200 til 300 mm boltcirkeldiameter
• Kabelindgang: 60 til 80 mm diameter knockout-åbning ved 300 til 500 mm over jordniveau til kabelstyring og inspektionsdøradgang

Gadelysstænger i stål er typisk afsluttet med varmgalvanisering til en minimumszinkbelægning på 85 mikrometer (svarende til 600 g pr. kvadratmeter) i henhold til EN ISO 1461, hvilket giver en designet korrosionsbeskyttelseslevetid på 30 til 50 år i typiske bymiljøer. Dekorativ pulverlak eller våd maling påføres over den galvaniserede overflade til farvespecificerede installationer i bycentre, parker og gadebilleder.

Stålmaststænger til højmast og sportsbelysning

Stål mastestænger til applikationer med høj mast er konstruerede strukturer snarere end standardfremstillede produkter, hvor hver stang er designet til en specifik højde, vindzone, armaturbelastning og fundamentstilstand. De vigtigste strukturelle parametre for stålmaststænger omfatter:

• Materialekvalitet: S355 eller tilsvarende højtydende konstruktionsstål (minimum flydespænding 355 MPa), sammenlignet med S235 brugt til standard vejbelysningsstænger, hvilket giver den højere bøjningsmomentkapacitet, der er nødvendig for høje pæle under vindbelastning
• Sektionsprofil: Konisk konisk aksel med flere sektioner samlet fra 2 til 4 flangesektioner boltet sammen på stedet til stænger over 20 meter, hvilket muliggør transport på standard fladvogne inden for lovlige længdegrænser
• Basisdiameter ved kvalitet: 400 til 700 mm for pæle mellem 20 og 45 meter, med vægtykkelse på 8 til 16 mm varierende langs skafthøjden
• Fond: Armeret betonmole med en diameter på 1,5 til 3 meter og en dybde på 4 til 8 meter med indstøbte ankerbolte med diameter M36 til M56 i cirkulære arrangementer med 8 til 12 bolte

Havelysstænger og havelampehoved Dimensioner

Havelysstænger optager den nederste ende af det udendørs stanghøjdespektrum, typisk fra 2,5 til 4,5 meter til belysning af stier og havearealer i parker, boligområder, feriestedslandskaber og kommercielle pladser. I disse højder skifter belysningsmålsætningen fra vejbelægningens ensartethed til visuel stemning, fodgængerorientering og accentbelysning af landskabstræk, hvilket betyder, at Garden Lamp Head-design og æstetik er lige så vigtig som armaturets fotometriske ydeevne.

Standard Havelysstænger fås i dekorativt støbejern, aluminiumsekstrudering eller runde stålrørsprofiler. Støbejernsstænger i victorianske lanternestile, typisk 3 til 4 meter høje med dekorative riller og rullebeslag, er standardspecifikationen for kulturarvsparker og fodgængerplaner i bymidten. Aluminiumsekstruderingsstænger i moderne lige eller buede profiler, 3 til 4,5 meter høje med slanke 76 til 89 mm skaftdiametre, er det dominerende valg til moderne landskabsbelysning i kommercielle og boligbyggerier.

Et havelampehoved til en 3 meter havestang bruger typisk et LED-modul på 15 til 30 watt , der producerer en lysstrøm på 1.500 til 3.000 lumen med en varm hvid farvetemperatur på 2.700 til 3.000 K, der foretrækkes i bolig- og gæstfrihedslandskaber på grund af dets visuelt komfortable og æstetisk flatterende lyskvalitet. Armaturhuset er almindeligvis lavet af trykstøbt aluminium med en hærdet glas eller polycarbonat diffuser, færdiggjort til at matche eller komplementere stangens overfladebehandling.

Gadebelysningstyper: LED-gadelys vs. HPS-gadebelysning vs. Solar alt i ét-lys

Valget mellem LED gadelys , HPS gadelygter , og Solar alt i ét lys er den mest konsekvenstekniske beslutning i ethvert gadebelysningsprojekt, der bestemmer ikke kun de forudgående kapitalomkostninger, men de langsigtede energiomkostninger, vedligeholdelsesbyrden, CO2-fodaftrykket og lyskvaliteten af installationen i de næste 20 til 30 år. LED gadelys are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , mens Solar alt i ét lys er blevet en virkelig levedygtig og omkostningseffektiv løsning til off-grid og fjerninstallationer, hvor netudvidelsesomkostningerne er uoverkommelige.

LED-gadelys: Effektivitet, kontrol og lang levetid

LED gadelys opnå nu lysudbytte på 150 til 200 lumen pr. watt for de højest ydende kommercielle produkter, sammenlignet med 90 til 120 lumen pr. watt for højtryksnatriumkilder (HPS) og 40 til 70 lumen pr. watt for de metalhalogenidkilder, de stort set har erstattet. Denne effektivitetsfordel reducerer direkte den effekt, der kræves for at opfylde en given belysningsstyrkestandard: en vej, der krævede et 250W HPS Street Light, kan typisk betjenes af et 100 til 150W LED Street Light, der opfylder en tilsvarende eller højere vedligeholdt gennemsnitlig belysningsstyrke, med et forholdsmæssigt lavere energiforbrug.

Tilbagebetalingsperioden for udskiftning af HPS-gadelys med LED-gadelys, beregnet på energibesparelser alene, er typisk 3 til 6 år ved kommercielle elpriser , og over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Moderne LED-gadelys tilbyder også smarte belysningsfunktioner, som HPS gadelygter ikke kan matche: dæmpning efter en defineret tidsplan eller som reaktion på omgivende lyssensorer og bevægelsesdetektorer, fjernovervågning og fejldetektion via trådløse netværk og dataindsamling om energiforbrug og driftstimer, der understøtter beslutningstagning i infrastrukturstyring. En by, der installerer et netværksforbundet LED-gadebelysningssystem med fjernstyring, kan reducere energiforbruget med yderligere 20 til 40 procent ud over baseline-LED versus HPS-besparelse gennem intelligent dæmpning i perioder med lav trafik.

HPS gadelygter: The Legacy Technology Still in Service

HPS gadelygter forblive i drift på tværs af store dele af verdens gadebelysningsinfrastruktur, herunder mange udviklingsmarkeder, hvor LED-udskiftningsprogrammer endnu ikke er blevet finansieret, og nogle ældre systemer på udviklede markeder, hvor udskiftning er blevet udskudt af budgetmæssige årsager. HPS-lyskilder producerer et karakteristisk ravgult lys med et farvegengivelsesindeks (CRI) på 20 til 25, hvilket er tilstrækkeligt til vejsyn, men gengiver farverne dårligt og reducerer sikkerhedskameraers evne til at optage nyttige identifikationsbilleder.

De primære sammenhænge, ​​hvor HPS Street Lights forbliver specificeret til nye installationer, er begrænset til situationer, hvor den varme ravfarve er æstetisk nødvendig for overholdelse af gadebilledets arv, hvor de meget lave startkapitalomkostninger for HPS-udstyr i forhold til LED er den altoverskyggende indkøbsbegrænsning, eller hvor den tilgængelige infrastruktur for smarte LED-systemer (strømkvalitet, vedligeholdelsesfærdigheder, indkøbskanaler) endnu ikke er på plads. Under alle andre omstændigheder vil en velrenommeret LED-gadebelysningsproducent anbefale LED-teknologi som det overlegne tekniske og økonomiske valg til nye gadebelysningsprojekter.

Solar alt-i-én-lys: Off-grid ydeevne og designovervejelser

Solar alt i ét lys integrer et solpanel, lithiumbatteri, LED-modul, bevægelsessensor og ladecontroller i en enkelt selvstændig enhed, der monteres direkte på stanghovedet uden nogen ekstern ledning eller netforbindelse. Denne integration eliminerer omkostningerne ved anlægsarbejder ved nedgravning, ledningsudlægning og kabelinstallation, der repræsenterer 30 til 60 procent af de samlede installerede omkostninger ved et nettilsluttet gadebelysningssystem, hvilket gør Solar All in One Lights omkostningskonkurrencedygtige eller omkostningsfordelte til installationer i landdistrikter, udviklingsregioner, fjerntliggende godser, placering på byggepladser, hvor veje til byggepladser leverer en høj relativ værdi, og enhver omkostning, hvor lette netforbindelser er lette.

Et højkvalitets Solar All-in One-lys med et 40W LED-modul, et 50Wh lithiumjernfosfatbatteri og et 40W monokrystallinsk solpanel kan give 10 til 12 timers belysning ved fuld effekt på et sted, der modtager 4 til 5 spidsbelastningstimer om dagen , som dækker hele natteperioden på de fleste beboede breddegrader i mindst 85 til 90 procent af nætterne på et år, hvor autonom drift er korrekt designet med tilstrækkelig batterikapacitet i forhold til den værst tænkelige solressourceperiode. Bevægelsesfølende dæmpning, som reducerer output til 30 til 40 procent, når der ikke registreres fodgænger- eller køretøjsaktivitet, og ramper op til 100 procent, når bevægelse registreres, forlænger den autonome udholdenhed af Solar All in One Lights betydeligt, hvilket tillader det samme system at fungere pålideligt gennem længere overskyede perioder uden at ofre funktionel sikkerhed.

Begrænsningen af Solar All-in One-lys sammenlignet med nettilsluttede LED-gadelys er deres afhængighed af den daglige solressource, hvilket gør dem uegnede til breddegrader over ca. 60 grader nord eller syd (hvor vintersoltimerne er utilstrækkelige til at oplade batteriet), til steder i permanent skygge fra bygninger eller træer, eller til applikationer, der kræver hver nat, garanteret drift af motorvejslys, f.eks. til kritisk infrastruktur.

Solpanelretning og vinkel til gade- og havesolbelysning

Solpanelets retning og vinkel på ethvert solcelledrevet udendørs belysningssystem, hvad enten det er et Solar All in One Light på en gadepæl, et selvstændigt solcellearmatur eller hegnsstolpe solcellelys på en ejendomsgrænse, er de mest kritiske designvariabler for at maksimere den daglige energihøst fra den tilgængelige solressource. At få solpanelets retning og vinkel forkert er den mest almindelige årsag til, at udendørs solcellelys underpræsterer eller ikke fungerer pålideligt hele natten , og it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Optimal solpanelretning: Vend mod ækvator

Den optimale kompasretning for et solpanel er mod ækvator fra installationsstedet: ret syd på den nordlige halvkugle og stik nord på den sydlige halvkugle. Denne orientering maksimerer den kumulative daglige irradians, der opfanges af panelet, fordi solen sporer en bue hen over den sydlige himmel (på den nordlige halvkugle) eller den nordlige himmel (på den sydlige halvkugle), og et panel, der vender direkte mod denne bue, modtager sollys i den mest direkte vinkel i den længste daglige periode.

Afvigelser på op til 30 grader øst eller vest for ægte syd (på den nordlige halvkugle) reducerer det årlige solenergiudbytte med mindre end 5 procent , hvilket er en erhvervsmæssigt ubetydelig straf og betyder, at østvendte eller vestvendte panelinstallationer på bygninger eller pæle med begrænsede orienteringsmuligheder stadig er levedygtige. Afvigelser ud over 45 grader fra ret syd begynder at give mere betydelige energistraffe: et panel der vender mod øst eller ret vest mister cirka 20 procent af det årlige soludbytte sammenlignet med ret syd, og et panel der vender stik mod nord på den nordlige halvkugle mister 40 til 60 procent, afhængigt af det, afhængigt af en særlig solar-breddegrad, hvilket gør panelet uegnet til meget solar-lys. overdimensioneringsfaktor.

For integrerede Solar All in One Lights, hvor panelet er fastgjort til toppen eller bagsiden af ​​armaturhuset, skal installatøren sikre, at stangen placeres og orienteres således, at armaturets panelside vender mod syd (nordlig halvkugle) ved montering. Mange Solar All in One Light-modeller har et kompasreferencemærke på armaturets hus eller installationsinstruktioner, der eksplicit specificerer, hvilken side af enheden der skal pege mod ækvator.

Optimal solpanelvinkel: Breddegrad er lig med hældning

Den optimale hældningsvinkel for et solpanel fra vandret er lig med installationsstedets breddegrad for at maksimere det årlige energiudbytte. På en breddegrad på 30 grader nord (svarende til byer som Cairo, Houston og Shanghai) er den optimale faste hældning cirka 30 grader fra vandret. På en breddegrad på 51 grader nord (London) er den optimale hældning cirka 51 grader. På en breddegrad på 23 grader nord (troperne) opnår paneler monteret næsten fladt i 15 til 25 grader fra vandret tæt på optimal årlig ydeevne.

For hegnsstolpe solar-lys og andre små dekorative solar-belysningsprodukter, hvor panelet er integreret i produktdesignet og monteret i en fast vinkel af producenten, er produktet typisk designet til et specifikt breddegradsbånd og bør ikke bruges væsentligt uden for dette bånd uden at forvente reduceret ydeevne. En hegnsstolpe solcellelampe designet til tropisk brug med en 15 graders panelhældning vil høste væsentligt mindre energi om dagen på nordeuropæiske breddegrader, hvor en 50 graders hældning ville være passende, hvilket potentielt kan resultere i, at lyset ikke fungerer i hele natperioden.

For solpaneler med justerbar hældning på gadepæle i 20 til 55 graders breddegradsbånd opnås mindst 95 procent af det maksimalt mulige årlige energiudbytte ved at indstille panelets hældning til inden for 10 grader fra den lokale breddegrad. , som er tilstrækkelig præcist til praktisk gadebelysningsdesign uden behov for stedspecifik software til solcellemodellering. Justerbare vippebeslag på solcellegadelysstænger, der gør det muligt at indstille panelvinklen ved installationen, er derfor en værdifuld funktion for produkter, der er beregnet til at blive implementeret over et bredt geografisk område.

Undgå skygge: Den mest praktiske bekymring for installation af solpaneler

Selv en lille skygge, der dækker 5 til 10 procent af et solpanels aktive areal, kan reducere dets output med 30 til 50 procent på grund af den elektriske serieforbindelse af celler i panelet, hvilket betyder, at den svageste (mest skyggefulde) celle begrænser hele strengens strømudgang. For hegnsstolpe solcellelamper placeret i nærheden af ​​havetræer, levende hegn eller bygninger, er skygge midt på formiddagen eller midt på eftermiddagen, når solvinklen er relativt lav, en almindelig årsag til utilstrækkelig opladning, der resulterer i, at lyset slukkes inden slutningen af ​​natten.

Den praktiske regel for vurdering af solcelleanlægget er at sikre, at panelet har et uhindret udsyn til himlen i mindst 6 timer om dagen centreret om solens middagstid, uden skyggekastende objekter inden for en horisontal vinkelsektor på 90 grader (45 grader på hver side af ret syd på den nordlige halvkugle). Skyggekortlægning ved hjælp af en solbaneberegner-app med telefonkameraet rettet mod panelplaceringen fra den påtænkte monteringsposition er en ligetil og pålidelig metode til at identificere skyggerisici før installation.

Solarlys til hegnspæle og udendørs gadelys: Vejledning om valg og installation

Solcellelys til hegnspæle og udendørs gadelys tjener komplementære roller i spektret af udvendige belysningsapplikationer, fra ejendomsgrænsemarkering og dekorativ havebelysning i hjemmet til vej- og vejbelysning i infrastrukturskalaen. At vælge og installere hver enkelt korrekt kræver forståelse af deres specifikke tekniske muligheder og begrænsninger.

Solarlys til hegnspæle: Hvilken ydeevne du kan forvente

Solcellelamper til hegnspæle er dekorative og funktionelle accentlys designet til montering på hegnspælehætter, portsøjler og lave grænsevægge. De bruger små monokrystallinske solpaneler på 0,5 til 2W, små nikkelmetalhydrid- eller lithiumbatteripakker på 300 til 800 mAh og LED-moduler på 0,5 til 3W, der producerer 30 til 200 lumen lysudbytte. Dette udgangsniveau er passende til stikantmarkering, æstetisk definition af havegrænser og generel atmosfære, men er ikke tilstrækkeligt til sikkerhedskritisk stibelysning eller adgangsbelysning til køretøjer, som kræver de højere outputniveauer af udendørs gadebelysning eller dedikerede stistolper med 10 til 30W armaturer.

Kvalitets hegnspæle solcellelamper fra anerkendte producenter opnår 8 til 12 timers drift pr. nat efter en hel dags opladning i direkte sollys , ved hjælp af automatisk skumrings-on og dawn-off kontrol via en integreret fotocelle. Budgetprodukter med paneler og batterier af lavere kvalitet opnår muligvis kun 4 til 6 timer på en god opladningsdag og fungerer ikke pålideligt efter flere på hinanden følgende overskyede dage. Angivelse af produkter med lithiumbatteriteknologi frem for nikkelmetalhydrid forlænger cykluslevetiden fra cirka 500 cyklusser (omkring 18 måneders daglig drift) til 2.000 eller flere cyklusser (5 til 6 år), en betydningsfuld holdbarhedsforskel, der retfærdiggør den beskedne prispræmie for lithiumudstyrede produkter til permanente haveinstallationer.

Udendørs gadelys: Specifikation for pålidelig kommerciel ydeevne

Udendørs gadelys til kommercielle, kommunale og infrastrukturapplikationer skal opfylde en væsentligt højere ydeevne og holdbarhedsstandard end dekorative haveprodukter. Nøglespecifikationer, der skal verificeres, når du anskaffer udendørs gadelys fra enhver producent af led-gadelys, omfatter:

• IP-klassificering: Minimum IP65 for armaturhuset (støvtæt og beskyttet mod vandstråler fra enhver retning); IP66 eller IP67 er at foretrække til kystnære eller høje nedbørsmængder
• IK vurdering: IK08 eller IK09 slagfasthed for armaturer i offentlige områder udsat for hærværk eller utilsigtet påvirkning
• LM80 og TM21 data: Offentliggjorte lumenvedligeholdelsesdata fra LM80-test, der bekræfter LED-modulets L70-levetid, som skal verificeres i forhold til producentens angivne levetid for at bekræfte, at påstanden understøttes af testdata snarere end ekstrapoleret fra utilstrækkelige testtimer
• Overspændingsbeskyttelse: Minimum 10kV overspændingsbeskyttelse i henhold til IEC 61000-4-5 for armaturer på udsatte stangmonterede installationer, der er modtagelige for lyninducerede transienter på strømforsyningsnettet
• Klassificering af lysfordeling: Type II-, III- eller IV-fordeling som defineret af IES-standarder, tilpasset vejbredden og polforskydningen for at opnå det påkrævede ensartethedsforhold på vejoverfladen
• Driftstemperaturområde: Vurderet til det fulde omgivende temperaturområde for installationsklimaet, typisk minus 40°C til plus 50°C for produkter beregnet til global implementering

En ansvarlig producent af LED-gadelys vil levere komplette fotometriske datafiler i IES- eller EULUMDAT-format for hver armaturmodel, hvilket gør det muligt for lysdesigneren at importere armaturdataene til industristandarddesignsoftware (såsom Dialux eller Relux) og producere en kvantificeret overensstemmelsesberegning, der viser, at den foreslåede installation opfylder den gældende belysningsstyrkestandard, før nogen poler bestilles eller installeres.

Valg af LED-gadelysproducent: Nøglevurderingskriterier

Det globale marked for LED-gadebelysning omfatter hundredvis af producenter lige fra premium-tier europæiske og nordamerikanske mærker med fuld vertikal produktionsintegration og omfattende tredjeparts certificeringsprogrammer til lavprisproducenter, der producerer produkter af meget varierende kvalitet uden verificerede ydeevnedata. Valg af den forkerte producent af LED-gadelys til et større infrastrukturprogram kan resultere i for tidlige armaturfejl, ikke-kompatibel ydeevne og udskiftningsomkostninger, der dværger enhver indledende indkøbsbesparelse.

Følgende kriterier giver en struktureret ramme for evaluering af enhver producent af LED-gadelys, der er under overvejelse i forbindelse med et betydeligt indkøb:

• Tredjeparts certificering: Produkter skal bære ENEC (Europa), UL eller DLC (Nordamerika), CB-ordning eller tilsvarende national certificering, der bekræfter, at produktet er blevet testet af et uafhængigt akkrediteret laboratorium i forhold til de relevante produktsikkerheds- og ydeevnestandarder
• Gennemsigtighed ved indkøb af LED-komponenter: Premium-producenter bruger LED-chips fra tier-one leverandører (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) og kan dokumentere chipkilde i produktspecifikationer; Uoplyst LED-chip sourcing er en væsentlig risikoindikator for produkter, der hævder høj effektivitet
• Uafhængig fotometrisk test: Fotometriske data bør genereres af et akkrediteret goniofotometerlaboratorium (ikke producentens eget anlæg), og testrapportens reference skal kunne verificeres. selvrapporterede fotometriske data uden backup af tredjeparts testrapporter er upålidelige
• Termisk styringsdesign: Armaturets termiske styringssystem (kølepladegeometri, termiske grænsefladematerialer, LED-forbindelsestemperatur ved nominel effekt) er den primære determinant for langsigtet lumenvedligeholdelse; producenter, der leverer termiske simuleringsdata eller målte krydstemperaturtestresultater, demonstrerer overlegen produktteknik
• Garantibetingelser og økonomisk opbakning: En 5-års produktgaranti fra en LED-gadelysproducent med verificerbar kommerciel substans og et etableret servicenetværk giver meningsfuld risikoreduktion for indkøb i infrastrukturskala; garantier fra producenter, som muligvis ikke er kommercielt aktive i garantiperioden, giver ingen praktisk beskyttelse

Ofte stillede spørgsmål

1. Hvor høje er gadelamper på en almindelig villavej?

Gadelamper til boliger er typisk 5 til 6 meter høje på de fleste europæiske og asiatiske markeder. I Nordamerika er 7,6 til 9,1 meter pæle mere almindelige på boliggader på grund af bredere vejtværsnit. Højden vælges for at opnå det krævede belysningsniveau ved den krævede polafstand for den specifikke vejbredde, der tændes.

2. Hvad er de typiske gadelygtedimensioner for en arteriel vejinstallation?

For en 8 til 10 meter arteriel vejbelysningsstang omfatter typiske gadelampedimensioner en basisdiameter på 100 til 140 mm, en topdiameter på 42 til 60 mm, en vægtykkelse på 3 til 5 mm og en bundplade på 300 x 300 mm til 400 x 400 mm. Den samlede stanghøjde over vinkel er 8 til 10 meter, med en indstøbning på 0,5 til 0,8 meter under stigning for direkte nedgravningspæle.

3. Hvor høje bruges lysmaster til belysning af høje masteområder?

Lysmaster med høj mast, der bruges til belysning af store områder af havne, stadioner, motorvejskrydsninger og industrigårde, varierer fra 20 til 45 meter i højden. En 30 meter stålmaststang med 12 til 16 LED-projektører kan lyse ca. 2 hektar ved 30 lux gennemsnitlig opretholdt belysningsstyrke , hvilket gør højmastsystemer til den mest økonomiske løsning pr. oplyst område til meget store åbne rum.

4. Hvad er den optimale solpanelretning og -vinkel for Solar All in One Lights?

Den optimale solpanelretning er mod ækvator: ret syd på den nordlige halvkugle og stik nord på den sydlige halvkugle. Den optimale hældningsvinkel svarer til den lokale breddegrad. Afvigelser på op til 30 grader fra ret syd reducerer det årlige udbytte med mindre end 5 procent, men afvigelser ud over 45 grader giver betydelige energistraffe, der kompromitterer driftsikkerheden om natten.

5. Hvor længe virker solcellelamper i hegnsstolpe pr. nat?

Kvalitet hegnsstolpe solar lys med lithium batterier og effektive LED moduler opnå 8 til 12 timers drift pr. nat efter en hel dags opladning i direkte sollys . Budgetprodukter med nikkelmetalhydridbatterier kan kun nå 4 til 6 timer. Produkter med lithium-batterier har en cykluslevetid på 2.000 eller flere cyklusser (5 til 6 års daglig brug) sammenlignet med 500 cyklusser for nikkelmetalhydridalternativer.

6. Hvad er de vigtigste gadebelysningstyper, der bruges i moderne infrastruktur?

De tre vigtigste gadebelysningstyper, der er i brug i øjeblikket, er LED-gadelys (dominerende for alle nye nettilsluttede installationer), HPS-gadelys (ældre teknologi, der gradvist udskiftes) og Solar All in One-lys (vokser hurtigt til off-grid og landdistrikter). LED-gadelys tilbyder 150 til 200 lm/W effektivitet og 50.000 til 100.000 timers levetid, hvilket gør dem til det klare tekniske og økonomiske valg for nettilsluttede systemer.

7. Hvilken højde er havelygtepælene, og hvilken watt af havelampehoved bruger de?

Havelysstænger er typisk 2,5 til 4,5 meter høje og bruges til sti-, park- og landskabsbelysning med mellemrum på 8 til 15 meter. Et havelampehoved til en 3 meter havestang bruger typisk 15 til 30 watt LED, der producerer 1.500 til 3.000 lumen ved en varm hvid farvetemperatur på 2.700 til 3.000 K, som foretrækkes i bolig- og gæstfrihedsmiljøer.

8. Hvordan vælger jeg mellem LED Street Lights og Solar All in One Lights til et nyt projekt?

Vælg LED-gadelys til ethvert sted med pålidelig netforbindelse, høj trafikmængde eller garanteret fuld natdrift. Vælg Solar All in One Lights, hvor omkostningerne til nettilslutning overstiger solsystemets præmie (typisk gældende for landlige og fjerntliggende steder, der kræver mere end 200 til 300 meter nyt underjordisk kabel pr. pol), hvor spidsbelastningstimer i gennemsnit er på mindst 4 timer om dagen, og hvor bevægelsesfølende dæmpning kan bruges til at styre batteriets holdbarhed.

9. Hvilke certificeringer skal jeg kræve fra en producent af LED-gadelys?

Kræv ENEC-certificering for europæiske markeder, UL- eller DLC-notering for nordamerikanske markeder og CB-ordningscertificering for internationale indkøb. Alle produkter skal understøttes af fotometriske datafiler fra et akkrediteret tredjeparts goniofotometertestlaboratorium, LM80 lumen vedligeholdelsestestdata, der bekræfter L70-kravet om levetid, og IP65 eller højere indtrængningsbeskyttelsescertificering fra et akkrediteret testhus.

10. Hvad er højden af ​​et gadelys på en større motorvej eller motorvej?

Motorvejs- og motorvejsgadebelysning bruger stanghøjder på 10 til 12 meter til standard enkelt- eller dobbeltarmede søjleinstallationer betjener dobbeltsporede veje med en bredde på 14 til 20 meter. Ved udfletninger, store rundkørsler og flersporede vejkryds, hvor centralt placeret høj mastebelysning foretrækkes, er stanghøjder på 20 til 30 meter standard, hvilket gør det muligt for en eller to pæle at dække hele udstrækningen af ​​en kompleks vejgeometri fra centrale positioner i stedet for at kræve snesevis af vejsidesøjler.

Gadelysstænger, udendørs gadelys og solarpæle er den fysiske infrastruktur rygraden i offentlig og kommerciel udendørsbelysning på verdensplan, men alligevel behandles de detaljerede tekniske spørgsmål omkring deres design, levetid, højde, installatipå og ydeevne sjældent i tilgængelig, praktisk dybde uden feller specialiserede tekniske publikationer. Uanset om du er kommunal belysningsingeniør, en ejendomsudvikler, der specificerer belysning til en ny underafdeling, en facility manager med ansvar for et eksisterende pælnetværk, eller en installatør, der forbereder idriftsættelse af et nyt solcellelysanlæg, svarene på spørgsmål som hvad er den forventede levetid for en gadelygtepæl, hvor høj er en gadebelysning, hvor høj er en lysmast, hvordan fungerer solcellepanelet optimalt, og hvad er solcellebelysningen optimalt på. Polakker er alle grundlæggende for at træffe gode beslutninger og opnå langsigtet systemydelse.

De direkte svar på disse kernespørgsmål er som følger. Den forventede levetid for en gadelygtepæl afhænger af materialet og miljøet, men er typisk 25 til 50 år for stålpæle med tilstrækkelig korrosionsbeskyttelse, 50 til 80 år eller mere for betonpæle og 20 til 30 år for aluminiumsstænger under standardforhold. Hvor høj et gadelys er afhænger af vejtypen: 5 til 6 meter for fodgængerstier, 8 til 12 meter for samleveje og 12 til 20 meter for større hovedveje. Hvor høj er en lyspæl i parkerings-, park- og kommercielle landskabsapplikationer varierer fra 4 til 10 meter afhængigt af dækningsområdet og æstetiske krav. Installationen af ​​solcellegadelys involverer en systematisk proces med vurdering af stedet, forberedelse af fundamentet, opstilling af stolper og idriftsættelse af paneler og armaturer, der tager 2 til 4 timer pr. stolpe for erfarne installatører. Vippevinklen for solpanelet på Solpoler er typisk sat lig med installationsstedets geografiske breddegrad plus eller minus 5 til 15 grader afhængigt af sæsonbestemt energiprioritet. Den optimale vinkel for solpaneloutput er den breddegradsmatchede vinkel for balanceret ydeevne året rundt, eller breddegrad plus 10 til 15 grader for vinterprioriterede installationer i tempererede klimaer. Og hvordan fungerer gadelys involverer samspillet mellem en strømkilde, en fotocelle eller smart controller, et driverkredsløb og en LED eller anden lyskilde, der tilsammen producerer pålidelig, planlagt belysning. Denne artikel dækker alle disse spørgsmål i fuld teknisk dybde.

Hvad er den forventede levetid for en gadelysstang: Materialer, korrosion og levetid

Spørgsmålet om hvad er den forventede levetid for en gadelygtepæl har ikke noget enkelt svar, fordi stangens levetid bestemmes af kombinationen af stangmateriale, beskyttelsesbehandling, miljøeksponering, vedligeholdelseskvalitet og strukturel lasthistorik. Gadelysstænger der regelmæssigt efterses, ommales eller overmales, når beskyttende finish forringes, og som ikke har været udsat for køretøjspåvirkninger eller ekstreme vindhændelser, overskrider rutinemæssigt deres designlevetid, mens pæle i kystnære, høje luftfugtigheds- eller stærkt saltede vejmiljøer, der modtager utilstrækkelig vedligeholdelse, kan vise strukturel forringelse inden for 10 til 15 år efter installationen.

Gadelysstænger i stål: Levetid og korrosionsstyring

Stål er det mest udbredte materiale til gadelysstænger i de fleste lande, værdsat for dets høje styrke til vægtforhold, lette fremstilling og evnen til at opnå en bred vifte af tværsnitsformer og højder gennem standard fremstillingsprocesser. Varmgalvaniserede stålstænger (hvor stålet er nedsænket i smeltet zink for at skabe en metallurgisk bundet zinkbelægning) repræsenterer standardspecifikationen for de fleste kommunale anvendelser, hvor zinkbelægningen giver katodisk beskyttelse til stålet nedenunder, selvom belægningen er ridset eller beskadiget. Gadelysstænger i varmgalvaniseret stål med tilstrækkelig zinkbelægningstykkelse (typisk 85 mikron gennemsnit for stænger i ASTM A123 Grade 45-specifikation) opnår levetider på 25 til 50 år i indre ikke-kystnære miljøer, reduceres til 15 til 30 år i kystzoner med regelmæssig saltsprøjteeksponering under 20 år, og beskytter potentielt i meget aggressivt industrimiljø uden aggressivt industrimiljø. belægninger.

Den primære svigtmekanisme for gadelygtepæle i stål er korrosion i bunden af ​​stangen, i zonen mellem 300 mm over og 300 mm under jordoverfladen, hvor skiftende våde og tørre forhold, jordkemi og sprækken mellem stangen og betonfundamentet skaber et særligt aggressivt korrosionsmiljø. Derfor er regelmæssig basisinspektion, rengøring og overmaling af stålstænger den mest kritiske vedligeholdelsesaktivitet for at forlænge deres levetid. Mange polfejl, der tilskrives alder, er faktisk fejl forårsaget af ubehandlet basiskorrosion, der udvikler sig over 10 til 20 år, mens den overjordiske del af polen fremstår strukturelt sund.

Gadelysstænger i beton: Holdbarhed og lang levetid

Gadelysstænger i forspændt eller armeret beton tilbyder den længste levetid af ethvert almindeligt stangmateriale, med velkonstruerede betonstænger i ikke-aggressive miljøer, der rutinemæssigt giver 50 til 80 års levetid uden væsentlig strukturel forringelse. Korrosionsbestandigheden af ​​betonpæle under normale jordbunds- og atmosfæriske forhold er i det væsentlige ubegrænset fra et strukturelt synspunkt, da betonmatrixen ikke er udsat for den elektrokemiske korrosion, der begrænser stålpælenes levetid. Det vigtigste langsigtede holdbarhedsproblem for betonpæle er armeringskorrosion forårsaget af kloridindtrængning fra vejsalt eller marin spray, som kan forårsage revner og afskalning af betondækslet over armeringsstålet efter 20 til 40 år i aggressive miljøer. I tropiske klimaer med høj UV-intensitet og hyppige våde tørre cyklusser viser spundede betonstænger med tæt, godt komprimeret beton og tilstrækkelig dækning til armeringen (minimum 25 mm i ikke-aggressive miljøer, 40 mm i marine zoner) konsekvent levetid på 50 år eller mere med minimal vedligeholdelse ud over periodisk vask for at fjerne overfladeaflejringer.

Gadelysstænger i aluminium: Letvægts med moderat levetid

Gadelysstænger af aluminiumslegering er specificeret i arkitektoniske og kommercielle landskabsapplikationer, hvor den lette vægt af aluminium forenkler installationen, og hvor den naturlige anodiserede eller pulverlakerede finish giver et acceptabelt udseende med minimal vedligeholdelse. Levetiden for aluminiumstænger er typisk 20 til 30 år i standardmiljøer, hvor den primære nedbrydningsmekanisme er overfladeoxidation og grubetæring i kloridrige kystmiljøer snarere end den gennemgående vægkorrosion, der påvirker stål. Den mekaniske styrke af aluminium er lavere end stål ved ækvivalent vægt, hvilket gør aluminiumsstænger generelt velegnede til udendørs gadelygter i lavere højde (under 10 meter) i stedet for gadelysstænger med høj belastning, der bruges på større veje.

Inspicering og forlængelse af stangens levetid

Uanset mastemateriale er den mest effektive enkelthandling til at maksimere den forventede levetid for en gadelygtemast regelmæssig systematisk inspektion. Branchens bedste praksis, afspejlet i standarder som ANSI/NAAMM MH 26, anbefaler visuel inspektion af gadelysstænger med 1 til 2 års intervaller og strukturel integritetsvurdering med 5 års intervaller for stænger over 25 år gamle. Inspektion bør specifikt vurdere: basiskorrosionstilstand (ved hjælp af en kædeomviklings- eller hammertaptest til at detektere hulvægskorrosion i stålstænger), bolt- og fundamentintegritet, tilstand af håndhulsdæksel og tætning, eventuelle tegn på køretøjets stødforvrængning og armaturets monteringsarms tilstand. Stænger, der viser mere end 10 procent tab af tværsnitsareal ved den kritiske basiszone, bør planlægges til udskiftning uanset deres visuelle udseende over jorden.

Hvor høj er en gadelygte, og hvor høj er en lysstang: Højdestandarder efter anvendelse

Højden af en Gadelysstang or Udendørs gadelys installation er en af de primære designvariabler i ethvert gadebelysningsprojekt, fordi den direkte bestemmer det oplyste område pr. stang, ensartetheden af belysningsstyrken på tværs af vejoverfladen, det krævede lysudbytte af armaturet og den strukturelle belastning på stangen fra vind og armaturvægten. Der er ikke noget entydigt svar på, hvor høj en gadelampe er, fordi den optimale højde afhænger af vejklassificeringen, det påkrævede belysningsniveau, den anvendte polafstand og typen af ​​armaturfordeling, der anvendes.

Standardhøjder for gadelysstænger efter vej- og lokalitetsklassificering

Hvordan stanghøjden påvirker belysningsydelsen

Forholdet mellem gadelygtepæles højde og belysningsstyrke på vejoverfladen følger den omvendte kvadratiske lov om belysning: Fordobling af monteringshøjden reducerer belysningsstyrken direkte under stangen til en fjerdedel af dens tidligere værdi, men øger området belyst ved et givet lux-niveau. Dette forhold betyder, at højere pæle med højere ydelsesarmaturer kan opnå den samme gennemsnitlige belysningsstyrke på en vejbelægning med bredere pæleafstand, hvilket reducerer det samlede antal pæle, der kræves for en given vejlængde. For en typisk samlevej designet til en gennemsnitlig belysningsstyrke på 20 lux, opnår en 10 meter stang med et 10.000 lumen LED-armatur med 35 meters afstand en ydelse sammenlignelig med en 8 meter stang med et 6.000 lumen armatur på 25 meters afstand, med den højere mulighed, der kræver få ca. stang og armaturpris.

Solar poler højde overvejelser

Solarpæle til selvstændige solcellegadelyssystemer tilføjer en højdedesignovervejelse ud over den standard fotometriske beregning: solcellepanelet øverst på stangen må ikke være i skygge af tilstødende pæle, træer, bygninger eller andre forhindringer i de timer, hvor solenergiproduktionen er mest produktiv (typisk 9.00 til 15.00). For en Solpoler installation langs en vej, hvor paneler vender mod syd (på den nordlige halvkugle) eller nord (på den sydlige halvkugle), afhænger den mindste polafstand for at undgå skygge mellem polerne af polhøjden og solpanelets hældningsvinkel. En generel regel er, at den frie afstand mellem stængerne skal være mindst 3 gange den kombinerede højde af stangen og den lodrette projektion af det vippede panel for at forhindre skygge under forhold med lave solvinkler om vinteren.

Hvordan fungerer gadelys: Fra strømkilde til oplyst vejoverflade

At forstå, hvordan gadelys fungerer på systemniveau, som dækker strømforsyningen, kontrolmekanismen, lyskildeteknologien og den optiske distribution, er vidensgrundlaget for specificering, installation og vedligeholdelse Udendørs gadelys effektivt. Moderne gadebelysningssystemer, hvad enten det er netdrevne LED-enheder på konventionelle gadelysstænger eller solcelledrevne LED-systemer på solcellepoler, deler den samme funktionelle arkitektur med strøminput, styrekredsløb, driver og lyskilde, og de er primært forskellige i, hvordan strømmen leveres til førerstadiet.

Strømforsyningssystemet

Netdrevne udendørs gadelys modtager vekselstrøm (typisk 220 til 240 volt ved 50 Hz i det meste af verden, eller 110 til 120 volt ved 60 Hz i Nordamerika) gennem underjordiske kabelkredsløb forbundet til en distributionsstation eller et lokalt forsyningspunkt. Kabelkredsløbet er typisk 3-faset for store netværk, med individuelle poler forbundet enkeltfaset fra fordelerkablet, så belastningen kan balanceres på tværs af de tre faser. Kabelruten følger pollinjen og er normalt nedgravet i en minimumsdybde på 450 til 600 mm under vej- eller gangstiens overflade i lednings- eller direkte nedgravningskabelspecifikation godkendt til udendørs underjordisk brug.

Solar Poles modtage deres strøm fra det solcellepanel, der er monteret i toppen af stangen, som genererer jævnstrøm (DC) proportionalt med den indfaldende solindstråling. Denne DC-udgang føres til en laderegulator, der regulerer batteriopladning for at forhindre overopladning og beskytter batteriet mod dybafladning. Batteriet lagrer solenergien i dagtimerne og leverer den til LED-armaturdriveren i natdriftsperioden. Et veldesignet solcellesystem med passende panelstørrelse, batterikapacitet og LED-watt kan give pålidelig belysning gennem 3 til 5 på hinanden følgende nætter uden solenergi, hvilket gør det effektivt på steder, der oplever længere overskyede perioder, der er karakteristiske for maritime og tempererede klimaer.

Kontrolsystemet: Hvordan gadelys ved, hvornår de skal tændes og slukkes

Den mest almindelige kontrolmetode til Udendørs gadelys er fotocellen eller den fotoelektriske celle, en lysfølsom halvlederenhed monteret på eller nær armaturet, som måler det omgivende lysintensitet. Fotocellen aktiverer lampekredsløbet, når det omgivende lys falder til under ca. 35 lux (svarende til dybe skumringsforhold) og deaktiverer det, når det omgivende lys stiger over ca. 70 lux (for at forhindre oscillation forårsaget af skyer, der delvist blokerer solen). Fotocellen er en enkel, pålidelig og billig kontrolmetode, der ikke kræver nogen programmering eller netværksforbindelse og fungerer autonomt, så længe den har strøm. Fotoceller har en nominel levetid på 10 til 15 år og bør udskiftes, når de når denne alder, selvom de stadig tilsyneladende fungerer, da nedbrudte fotoceller, der skifter ved forkerte lysniveauer, forårsager enten spild af elektricitet (efterlader lyset tændt unødigt i dagslys) eller reducerede belysningstimer (slukning af lys før fuldt mørke).

Astronomiske ure bruges enten som en primær kontrolmetode eller som backup til fotoceller, der beregner de nøjagtige solnedgangs- og solopgangstider for den installerede geografiske placering ud fra en programmeret koordinat og dato, og skifter gadelyskredsløbet på disse beregnede tidspunkter uanset de faktiske omgivende lysforhold. Moderne smarte kontroller til udendørs gadelys går længere og bruger netværkskommunikation (DALI 2, Zhaga, Zigbee eller LoRa-protokoller) for at tillade individuel armaturovervågning og dæmpning fra en central styringsplatform, hvilket muliggør energibesparelser på 30 til 50 procent gennem adaptiv dæmpning af kredsløb i perioder med lav trafik natten over.

LED-driveren og lyskilden i moderne gadebelysning

Moderne udendørs gadelys bruger LED-lyskilder drevet af elektroniske konstantstrømsdriverkredsløb. Driveren konverterer forsyningsspændingen (AC-nettet til netdrevne enheder, DC-batteri til Solar Poles-systemer) til den specifikke regulerede strøm, der kræves af LED-arrayet, og holder denne strøm konstant uanset forsyningsspændingsvariationer og LED fremadspændingsændringer med temperaturen. Konstantstrømdriveren er den kritiske komponent for LED-levetid: LED-arrays drevet ved konstant strøm med lav rippel oplever meget lavere termisk og elektrisk stress end tilsvarende LED'er drevet af simplere kredsløb med høj rippelstrøm, og kvaliteten af ​​driveren er typisk den primære determinant for LED-armaturets feltlevetid.

Moderne LED-gadearmaturer vurderet til 130 til 200 lumen pr. watt repræsenterer energibesparelser på 40 til 65 procent sammenlignet med de højtryksnatriumarmaturer (HPS) de erstatter, og deres nominelle levetid på 50.000 til 100.000 timer til L70 (det punkt, hvor output falder til 6,0 procent af lampens levetid, er længere end 3,0 procent af lampens levetid) dramatisk reduktion af vedligeholdelseshyppigheden og omkostningerne ved de overordnede gadelysstænger og armatursystem i løbet af dens driftsperiode.

Installation af Solar Street Light: En komplet trin for trin guide

Installationen af solcellegadelys på Solar Poles er en særskilt teknisk proces fra konventionel netdrevet gadelysinstallation, der involverer yderligere overvejelser for panelorientering, batteriinstallation, opsætning af ladecontroller og system idriftsættelse, der er specifikke for off-grid solenergiarkitekturen. En systematisk installationsproces afsluttet af uddannet personale producerer et system, der vil fungere pålideligt i 8 til 12 år, før større komponentudskiftning er påkrævet; en dårligt udført installation kan resultere i for tidlig batterifejl, utilstrækkelig opladning eller idriftsættelsesfejl, som er svære at diagnosticere og rette efter, at stangen er rejst.

Vurdering af sted før installation

Før ethvert fundamentsarbejde påbegyndes, skal hver foreslåede placering af Solar Poles vurderes for solar adgang for at bekræfte, at panelet vil modtage tilstrækkeligt uhindret sollys hele året. Stedsvurderingen skal evaluere:

• Shading analyse: Enhver genstand (bygning, træ, billboard, tilstødende pæl) inden for en 30 graders bue over horisonten i den retning, panelet vil vende, bør undersøges, og dens skyggebane beregnes for vintersolhvervssolvinklen, som repræsenterer den værste skyggetilstand. Selv delvis skygge af en lille del af et solcellepanel kan reducere det samlede systemoutput med 50 til 80 procent i serieforbundne panelkonfigurationer på grund af skyggemaskeringseffekten på strengstrøm.
• Jordbundsundersøgelse: Bekræft jordens bæreevne og jordforhold ved den foreslåede pælplacering for at bestemme den nødvendige fundamentdybde og -diameter. Blød eller vandfyldt jord kan kræve et større fundament eller drevet pæleinstallation for at opnå tilstrækkelig stangbundfastgørelse til den forventede vindbelastning på stang- og panelkombinationen.
• Lokale vinddata: Identificer designvindhastigheden for installationsstedet ud fra den gældende nationale vindbelastningsstandard. Solar poler bærer et større effektivt vindområde end konventionelle Street Light Poles, fordi solcellepanelet præsenterer en betydelig flad overflade for vinden, hvilket genererer betydelige væltende momenter ved polbasen, som skal tages højde for i fundamentet og polkonstruktionen.

Forberedelse af fundament og montering af stolpe

1. Udgrav fundamenthullet. Typisk 400 til 600 mm i diameter og 1.000 til 1.500 mm dybe for standard solarpoler på 5 til 8 meters højde, opskaleret proportionalt for højere poler. Grunden af ​​hullet skal være i fast, uforstyrret jord; hvis der stødes på fyld eller blødt materiale i den nødvendige dybde, forlænges hullet, indtil fast underlag er nået.
2. Installer ankerboltgruppen og kanalen. Placer ankerboltholderen i den korrekte højde og orientering for stangens boltcirkeldiameter og boltmønster. Hæld et 100 mm betonblændende lag i bunden af ​​udgravningen, indstil boltholderen til den korrekte højde over færdig kvalitet (typisk 50 til 80 mm gevind synligt over bundpladeniveauet), og installer enhver ledning eller kabelindføringsmuffe, der kræves til batteriforbindelseskablet fra stangen til batteriboksen, hvis batteriet er jordmonteret i stedet for stangmonteret.
3. Hæld betonfundamentet. Brug beton med mindst C25-styrke (25 MPa) til fundamentstøbningen, og sørg for, at betonen placeres uden hulrum omkring ankerboltholderen og komprimeres tilstrækkeligt. Lad betonen hærde i minimum 48 timer (helst 72 timer) før montering af stangen for at undgå at forstyrre ankerboltepositionerne, før betonen opnår tilstrækkelig styrke.
4. Rejs stangen. Brug en mobilkran, teleskophåndter eller manuel et rammeløftesystem, der passer til stangens vægt, sænk stangens bundplade ned på ankerboltgruppen og installer nivelleringsmøtrikkerne og låsemøtrikkerne i den korrekte rækkefølge for at opnå en lodstang. Kontroller stangen for lod ved hjælp af et vaterpas på to vinkelrette flader og juster nivelleringsmøtrikkerne før den endelige tilspænding. Panelmonteringsbeslagets orientering skal indstilles til det korrekte kompasleje (vendt mod syd på den nordlige halvkugle) under stangrejsning, før møtrikkerne er helt tilspændt.
5. Monter solpanelet i den korrekte hældningsvinkel. Fastgør solcellepanelet til panelets monteringsbeslag i den hældningsvinkel, der er beregnet til installationsbredden. Indstil vinklen ved hjælp af en vinkelmåler eller hældningsmåler for at bekræfte, at panelfladen er i den specificerede hældning fra vandret, før du spænder alle panelmonteringsbefæstelser helt.
6. Installer batteriet og ladecontrolleren. Monter batteriboksen (uanset om den er monteret i midterhøjde eller jordmonteret ved siden af ​​stangbunden) i dens specificerede position. Tilslut laderegulatoren til panelets positive og negative terminaler, batteriets positive og negative terminaler og belastningen (LED-armaturdriver) positive og negative terminaler i den rækkefølge, der er angivet i laderegulatorens installationsvejledning. Forkert tilslutningssekvens på nogle laderegulatordesigner kan beskadige controlleren uopretteligt.
7. Idriftsættelse og test af systemet. Med panelet tilsluttet og dagslys tilgængeligt, skal du bekræfte, at laderegulatorens batteriopladningsindikator viser aktiv opladning. Udløs skumringssensoren manuelt (ved midlertidigt at dække panelet), og bekræft, at LED-armaturet aktiveres ved den programmerede lysstyrke, og at controllerindstillingerne (til tiden, dæmpningsprofil og eventuel bevægelsessensorfunktion) er korrekt programmeret til stedets krav.

Vippevinkel for solpanel og optimal vinkel for solpanel: Den endelige tekniske vejledning

Vippevinklen på solpanel on Solar Poles er vinklen mellem solcellepanelets overflade og det vandrette plan, målt i grader. Det er en af ​​de mest teknisk betydningsfulde installationsparametre for ethvert solcelleanlæg, fordi det direkte bestemmer, hvor meget solindstråling panelfladen modtager i løbet af året, hvilket igen bestemmer panelets daglige og årlige energiproduktion og derfor solsystemets tilstrækkelighed til dens tilsigtede belastning. Forståelse af både det generelle princip om den optimale vinkel for solpaneler og det specifikke justeringsbegrundelse for forskellige sæsonbestemte prioriteter er afgørende for korrekt specificering og idriftsættelse af solcelleanlæg.

Breddegradsreglen: Grundlaget for valg af solpanels vippevinkel

Det grundlæggende princip for den optimale vinkel for solpaneler er, at panelfladen skal være orienteret vinkelret på den gennemsnitlige solstrålingsvektor for placeringen og sæsonen af interesse. Da solens tilsyneladende bane på himlen ændrer sig med årstiderne (højere om sommeren, lavere om vinteren), ændres den vinkel, hvormed et vippet fast panel bedst opfanger denne stråling, også sæsonmæssigt. For et mål om balanceret energiproduktion året rundt er den optimale hældningsvinkel for et fast panel på den nordlige halvkugle omtrent lig med installationens geografiske breddegrad, og panelet skal vende mod syd. For en installation på den sydlige halvkugle er den tilsvarende optimale vinkel også omtrent lig med den geografiske breddegrad, men panelet vender mod nord.

Som en praktisk vejledning: en solcellegadelampe i Bangkok, Thailand (breddegrad ca. 14 grader nord) skal have panelet vippet 14 grader fra vandret mod syd; et system i Madrid, Spanien (breddegrad ca. 40 grader nord) bør indstilles til 40 grader; og et system i Oslo, Norge (breddegrad ca. 60 grader nord) bør vippes i 60 grader. Hver af disse indstillinger giver det bedste gennemsnitlige energiudbytte året rundt for den respektive lokation, og producerer typisk årlig energiproduktion inden for 5 procent af det teoretiske maksimum, der kan opnås med et to-akset solsporingssystem.

Justering af hældningsvinklen til sæsonbestemt prioritet

Vippevinklen på solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Breddegrad minus 10 til 15 grader (mindre hældning): Øger sommerenergiproduktionen på bekostning af vinterproduktionen. Denne indstilling er passende for solpoler i tropiske og subtropiske områder, hvor sommerens tordenvejrssæsoner skaber overskyede perioder, der kræver maksimal paneleffektivitet i de længere sommerdage, og hvor vinternætterne er korte nok til, at solsystemet har tilstrækkelig tid til at genoplade selv med reduceret vinterindstråling.
• Breddegrad plus 10 til 15 grader (stejlere hældning): Øger vinterens energiproduktion på bekostning af sommerproduktionen. Denne indstilling er den korrekte specifikation for solpoler i tempererede og høje breddegrader (over 35 graders breddegrad), hvor vinternætterne er lange, solindstrålingen er lav i vintermånederne, og risikoen for, at batteriet ikke kan opretholde tilstrækkelig opladning i længere perioder med overskyet vinter, er den primære designbegrænsning. En Solar Poles-installation i Det Forenede Kongerige ved breddegrad 51 grader nord, for eksempel, ville typisk specificere en panelhældningsvinkel på 60 til 65 grader i stedet for breddegraden matchet 51 grader, fordi stigningen på 10 til 14 grader i vintervinklen fanger betydeligt mere energi i den kritiske periode fra november til februar, hvor solressourcen er svagest efterspørgsel (den lange nats belysning).
• Breddegradsvinkel (balanceret hældning): Den korrekte indstilling til de fleste solarpoler-applikationer på mellem breddegrad, hvor der ikke gælder nogen specifik sæsonbestemt prioritet, hvilket giver den bedste gennemsnitlige energiproduktion året rundt med ensartet ydeevne på tværs af alle årstider.

Selvrensende overvejelser og virkningen af tilt på panelsnavs

En praktisk fordel ved stejlere panelhældningsvinkler på solcellepoler i støvede, tørre eller forurenede omgivelser er forbedret selvrensende under nedbørshændelser. Paneler, der vippes ved 30 grader eller mere, udskiller regnvand med tilstrækkelig hastighed til at transportere ophobet støv og snavs fra panelfladen, mens paneler, der vippes ved mindre end 15 grader, har en tendens til at fastholde vandet i overfladespændingen og tillade snavs at sætte sig, når vandet fordamper, og danner en tynd jordskorpe, der akkumulerer på tværs af panelets overflade med 5 til 2 procent i tørsæsonen. For Solar Poles installationer i semi-tørre områder med sjældent nedbør giver specificering af en hældningsvinkel mod den øvre ende af det optimale område (breddegrad plus 10 til 15 grader) en indirekte selvrensende fordel ud over vinterens energioptimeringsfordel.

Valg af gadelysstænger, udendørs gadebelysning og solcellepæle til forskellige projekter

Det endelige valg af Street Light Poles type, Outdoor Street Lights specifikation og Solar Poles konfiguration for et givet projekt involverer balancering af ydeevne, omkostninger, levetid og praktiske installationsovervejelser, der er specifikke for stedet og applikationen. Følgende udvælgelsesvejledning dækker de mest almindelige projekttyper, man støder på i kommunale, kommercielle og boliger udendørs belysning.

Hvornår skal man vælge solcellestolper frem for netdrevne gadelysstænger

Solcellestolper er den foretrukne specifikation frem for netdrevne gadelysstænger under følgende omstændigheder:

• Steder uden netadgang eller med høje nettilslutningsomkostninger: Landlige veje, fjerntliggende samfundsstier, landbrugsadgangsveje og ethvert sted, hvor det nærmeste nettilslutningspunkt er mere end 30 til 50 meter væk fra belysningsinstallationen, bør som standard være Solar Poles, medmindre stedets forhold (ekstrem skygge, meget høj breddegrad) forhindrer tilstrækkelig solenergiopsamling. Netforbindelse til $50 til $200 pr. meter kabelgravning og installationsomkostninger gør Solar Poles økonomisk overlegne i de fleste off-grid-situationer, selv ved højere forhåndsarmatur- og mastomkostninger.
• Projekter med krav til hurtig implementering: Solcellepoler kan installeres på en enkelt dag pr. pol uden den anlægsdriftstid, der er forbundet med elektrisk infrastruktur. Nødbelysningsinstallationer, midlertidig begivenhedsbelysning og trinvis udviklingsbelysning kan idriftsættes inden for få dage ved hjælp af Solar Poles.
• Miljøfølsomme steder: Naturreservater, parker, kulturarvssteder og steder, hvor nedgravning af elektriske kabler ville beskadige trærødder, arkæologiske aflejringer eller miljømæssige egenskaber, er naturlige kandidater til solcellepoler, der kun kræver et enkelt stolpefundament uden kabelføringer mellem polerne.

Strukturelle specifikationskrav for forskellige stanghøjder

Den strukturelle specifikation af gadelygtepæle stiger markant med højden, fordi væltemomentet ved stangfoden (hvilket er hvad fundamentet og stangtværsnittet skal modstå) stiger med både kvadratet af højden (for vindbelastning på selve stangen) og lineært med højden (for vindbelastningen på armaturet og, for solcellepanelet, fotovoltaiske paneler). En 12 meter stål gadelygtestang i en 120 km/t design vindzone skal modstå et grundvæltemoment cirka 4 gange større end en tilsvarende 6 meter stang med samme tværsnit og armaturspecifikation, hvilket kræver enten en større stangdiameter, en tungere vægtykkelse eller et dybere fundament, hvilket alt sammen øger de installerede omkostninger væsentligt. Denne eskalering af strukturelle omkostninger med højden er en af ​​grundene til, at fotometrisk designoptimering (valg af den mindste passende stanghøjde til den påkrævede belysningsstyrkestandard i stedet for at standardisere den højeste tilgængelige stang) er vigtig for projektomkostningsstyring i indkøb af gadelysstænger.

Bedste vedligeholdspraksis for gadelysstænger og solcellemaster

Et proaktivt vedligeholdelsesprogram for gadelysstænger, udendørs gadebelysning og solarpæle forlænger den effektive levetid for alle systemkomponenter markant og forhindrer den accelererede forringelse, der fører til tidlig uplanlagt udskiftning. Følgende vedligeholdelsesprioriteter gælder på tværs af alle stang- og armaturtyper:

• Årlig visuel inspektion: Gå på det fulde stangnetværk hvert år for at identificere og registrere alle pæle, der viser synlige skader fra køretøjspåvirkning, basiskorrosion, armaturdeformation eller hærværk, som kræver øjeblikkelig opmærksomhed. Fotografer alle defekter til vedligeholdelsesjournaler, og prioriter reparationer efter sikkerhedsrisikoens alvor.
• Rengøring af solpaneler på solfangere: I miljøer med betydelig atmosfærisk støv, pollen eller forurening, rengør solcellepanelerne mindst to gange årligt med rent vand og en blød gummiskraber for at opretholde energiopsamlingseffektiviteten. Selv et tyndt lag støv, der reducerer paneltransmittansen med 5 procent, kan oversættes til en proportional reduktion i batteriopladning og tilgængelige lystimer pr. nat.
• Batterikapacitetstest for solcellepoler: Lithiumjernfosfatbatterier i solcellepoler bør have deres kapacitet verificeret årligt efter det tredje driftsår for at identificere batterier, der har mistet mere end 20 procent af deres nominelle kapacitet og kan nærme sig tærsklen for utilstrækkelig natforsyning under vinterforhold.
• Lysfotometrisk vurdering: Efter 5 års LED-drift sammenlignes målte jordbelysningsværdier med designmålet for at afgøre, om afskrivning af armatureffekt kræver justering af dæmpningsplanen eller tidlig udskiftning af armatur for at opretholde overensstemmelse med den gældende belysningsstandard for den vej eller plads, der betjenes.

Referencer

Illuminating Engineering Society (2014). ANSI/IES RP 8 14: Vejbelysning. IES, New York.

National Association of Architectural Metal Manufacturers (2015). ANSI/NAAMM MH 26: Vejledningsspecifikationer for design af metalflagstænger og belysningsstandarder. NAAMM, Chicago, IL.

Duffie, J. A. og Beckman, W. A. ​​(2013). Solar Engineering of Thermal Processes, 4. udgave. Wiley, Hoboken, NJ. (Optimal solpanelvinkel og sæsonbestemte hældningsberegninger.)

Det Internationale Energiagentur (2020). World Energy Outlook 2020: Solar PV Technology. IEA, Paris.

ASTM International (2017). ASTM A123/A123M: Standardspecifikation for zink (varmgalvaniseret) belægninger på jern- og stålprodukter. ASTM, West Conshohocken, PA.

Luque, A. og Hegedus, S. (red.) (2011). Handbook of Photovoltaic Science and Engineering, 2. udgave. Wiley, Chichester, Storbritannien.

Commission Internationale de l'Eclairage (2010). CIE 115: Belysning af veje til motor- og fodgængertrafik. CIE, Wien.

Standarder Australien (2016). AS/NZS 1158: Belysning til veje og offentlige rum. SAI Global, Sydney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M. og Louche, A. (2007). En metode til optimal dimensionering af autonomt hybrid PV/vind-system. Energipolitik, 35(11), 5708–5718.

US Department of Energy (2022). Solar Energy Technologies Office: Solar Photovoltaic System Performance. DOE, Washington, DC.

Solcelledrevet udendørsbelysning og strømforsyningsløsninger uden for nettet har udviklet sig langt ud over det grundlæggende alt-i-én-havestaglys. Tre mere og mere specificerede produktkategorier repræsenterer denne udvikling: den adskilte solcellepole, cylindersolarpolen og det fleksible solpanel. Hver af dem løser et særskilt problem inden for udendørs solenergiopsamling og belysningsdesign, og valget af det rigtige afhænger af, om din prioritet er belysning på gadeplan med høj lumen, kompakt urban æstetik eller evnen til at tilpasse solfangeren til uregelmæssige eller buede overflader. Denne vejledning dækker, hvordan hvert produkt er bygget, hvor det yder bedst, hvilke specifikationer der skal evalueres, og hvordan disse tre teknologier kan kombineres eller implementeres uafhængigt for at opfylde den virkelige verdens solenergi- og belysningskrav.

Adskilt Solar Pole: Højtydende Solar Street Lighting

A adskilt solcellepol Systemet placerer solpanelet og lyskilden på fysisk adskilte monteringsstrukturer, forbundet med ledninger i stedet for integreret i en enkelt enhed. Solpanelsamlingen er monteret på sin egen dedikerede stang eller beslag, optimeret til maksimal soleksponering, mens belysningsstangen bærer armatursamlingen optimeret til belysningsvinkel og fordeling. Denne adskillelse løser en af ​​de grundlæggende begrænsninger ved integreret solcellegadebelysning: afvejningen mellem panelorientering for maksimal solfangst og armaturorientering for optimal lysfordeling.

Hvorfor adskillelse betyder noget for solfangst og lysoutput

I en integreret solcellegadelampe er panelet og lampehovedet fastgjort i forhold til hinanden. Hvis installationsstedet kræver, at armaturet vender mod en bestemt retning for vejbelysning, er panelet muligvis ikke optimalt vinklet mod solen. På højere breddegrader, hvor solen sporer i en lavere højdevinkel, kan dette kompromis reducere solopsamlingen med 15 til 30 % sammenlignet med et panel monteret i den optimale hældningsvinkel . En adskilt solcellepole eliminerer dette kompromis fuldstændigt. Panelet kan vippes og orienteres uafhængigt af armaturet, hvilket maksimerer energihøsten, mens armaturet vender præcist derhen, hvor der er behov for belysning.

Den praktiske fordel kan måles i systemets output. Et adskilt solcellesystem vurderet til 200W paneloutput kan opretholde et 100W LED-armatur i betydeligt længere natlige driftsperioder sammenlignet med et tilsvarende integreret system, hvor panelorienteringen er begrænset, fordi panelet konsekvent opsamler mere energi om dagen. I områder med færre end 4 spidsbelastningstimer om dagen kan denne forskel mellem optimeret og suboptimal panelorientering afgøre, om systemet giver tilstrækkelig belysning gennem vintermånederne eller kræver nettilskud.

Strukturelt design af adskilte solpoler

Adskilte solcelleanlæg består typisk af følgende komponenter, der arbejder sammen:

• Solpanel stang eller beslag : En dedikeret monteringsstruktur, typisk stål eller aluminium, der understøtter et eller flere solpaneler med den optimale hældningsvinkel og kompasorientering for installationsstedet. Kan være en selvstændig stang eller et sidearmsbeslag fastgjort til en eksisterende struktur.
• Lysstang : En separat galvaniseret stål- eller aluminiumsstang, der bærer LED-armaturet i den passende monteringshøjde. Stanghøjden til gadebelysningsapplikationer varierer typisk fra 6 til 12 meter , med armforlængelser, der placerer armaturet over vejbanen eller stien, der belyses.
• Batteriskab : Et vejrbestandigt kabinet i bunden af en af polerne, der rummer lithium-ion- eller lithium-jernfosfat (LFP) batteribank, laderegulator og ledningsforbindelser. Separerede systemer bruger typisk større batteribanker end integrerede enheder, fordi de er designet til længere driftsperioder og højere effekt.
• Opladningscontroller : En MPPT (maximum power point tracking) ladecontroller, der er dimensioneret til at matche panelet og batteribanken. MPPT-controllere ekstraherer op til 30 % mere energi fra solpaneler under variable irradiansforhold sammenlignet med PWM (pulsbreddemodulation)-controllere, hvilket gør dem til standardspecifikationen for adskilte solarpolsystemer, hvor energieffektiviteten er kritisk.
• LED armatur : Et højeffektivt LED-vej- eller områdelysmodul med et optisk design, der er tilpasset monteringshøjden og bredden af det område, der skal belyses. Fælles effektivitetsvurderinger for kvalitets LED-armaturer, der anvendes i adskilte solcelleanlæg er 150 til 180 lumen pr. watt , hvilket tillader høj lumenoutput med beskedent strømforbrug.

Applikationer, der er bedst egnet til adskilte solarpolsystemer

• Landevejs- og motorvejsbelysning, hvor netforbindelsen er upraktisk eller uoverkommelig dyr
• Parkeringspladser og kommercielle faciliteter kræver høj lumenydelse og lange driftstimer
• Sportsfaciliteter, fællesparker og rekreative områder på steder uden for nettet eller semi-grid
• Sikkerhedsbelysning til industrianlæg, hvor panelorientering kan optimeres fuldt ud uafhængigt af armaturplacering
• Installationer på højere breddegrader (over 40 grader nord eller syd), hvor panelhældningsoptimering har størst indflydelse på vinterens energiopsamling

Nøglespecifikationer, der skal evalueres for adskilte solpoler

Ved specificering af et separat solcelleanlæg bestemmer følgende parametre, om systemet vil levere tilstrækkelig belysning hele året på et givet sted:

• Paneleffekt i forhold til armatureffekt : En generel regel er, at paneleffekten skal være mindst 3 til 4 gange armatureffekten, når systemet forventes at fungere i 10 til 12 timer om natten på steder med 4 til 5 spidsbelastningstimer om dagen. Højere panel til lampe-forhold giver mere autonomi i overskyede perioder.
• Batterikapacitet i watt-timer : Batterikapacitet bør yde mindst 3 til 5 dages autonom drift ved den nominelle belysningsplan uden solinput, for at tage højde for længere overskyede perioder i projektstedets klima.
• Vindbelastningsklassificering af panelmonteringsstrukturen : Adskilte panelstænger giver en større vindlastflade end integrerede enheder. Strukturelt design skal tage højde for lokale vindhastighedskrav, typisk til 10-minutters middelvindhastigheder på 40 til 60 meter i sekundet på udsatte steder.

Cylinder Solar Pole: Integreret solcellebelysning med arkitektonisk form

A cylinder solcelle stang integrerer solpanelet, batteriet, laderegulatoren og armaturet i en enkelt cylindrisk polstruktur. I modsætning til konventionelle integrerede solcellegadebelysning, hvor et fladt panel sidder oven på en standard stang, omslutter cylindersolstangen energiopsamlingsoverfladen omkring eller inden i selve pælen, hvilket skaber et visuelt sammenhængende, arkitektonisk raffineret produkt, der passer til bypladser, fodgængerområder, parker og designbevidste udendørsmiljøer.

Hvordan cylindersolpoler genererer energi

Energiopsamlingsmetoden i cylindersolpæle bruger enten fleksibelt fotovoltaisk materiale viklet rundt om den cylindriske stangoverflade eller en række flade eller buede panelsektioner arrangeret radialt omkring stangen for at danne en cylinder- eller nærcylindergeometri. Begge tilgange giver en væsentlig fordel i forhold til enkelt fladskærmsdesign: rundstrålende solcelleopsamling. Da panelmaterialet vender mod flere kompasretninger samtidigt, opsamler stangen solenergi under morgen-, middags- og eftermiddagssolen uden at kræve orientering til et specifikt kompasleje under installationen.

Den rundstrålende samlingsegenskab gør cylindersolpæle særligt velegnede til byområder, hvor bygninger, træer og andre strukturer kan skygge for et fladt panel med en enkelt orientering i dele af dagen. Ved at sprede opsamlingsoverfladen rundt om hele 360-graders omkreds, forbliver den samlede energi, der opsamles pr. dag, mere konsistent på tværs af forskellige placeringsorienteringer end en tilsvarende fladskærm. Forskning i cylindriske fotovoltaiske konfigurationer har vist indsamlingseffektivitet af 85 til 92 % af den energi, et fladt panel med et tilsvarende samlet celleareal ville opsamle, når det vippes optimalt , mens den leverer denne kollektion uanset polorientering i forhold til nord-syd.

Interne komponenter og systemintegration

Den cylindriske formfaktor kræver kompakt integration af alle systemkomponenter i stangstrukturen. Typiske cylinder solar pole systemer hus:

• Lithium jernfosfat (LFP) battericeller : Arrangeret i cylindrisk eller prismatisk format inden for den nederste del af stangen. LFP-kemi foretrækkes til denne anvendelse på grund af dens termiske stabilitet, lange cykluslevetid (typisk 2.000 til 3.000 fulde opladnings-afladningscyklusser ), og tolerance over for de forhøjede temperaturer, der kan forekomme inde i lukkede metalstænger i direkte sollys.
• Integreret MPPT laderegulator : Et kompakt controllerkort monteret i stangen styrer opladning fra den omgivende solcelleoverflade og styrer afladning til LED-modulet.
• LED armatur at the pole crown : Lyskilden i toppen af cylinderstangen, typisk et nedadvendt eller rundstrålende LED-modul, der giver sti- og områdebelysning. Fælles udgangsområder for cylindersolcellestolper i fodgængerskala er 1.000 til 5.000 lumen , passende for gangbroer, pladser og områder med lav hastighed.
• Bevægelses- eller dagslyssensorer : Mange cylindre solar pol designs inkorporerer PIR bevægelsessensorer eller omgivende lys sensorer, der justerer armaturets output baseret på belægning eller tidspunkt på dagen, hvilket forlænger batteriets autonomi ved at reducere output i perioder med lav trafik.

Design og æstetiske fordele i urbane sammenhænge

Cylindersolstangens primære kendetegnende fordel i by- og kommercielle miljøer er dens visuelle sammenhæng. Konventionelle solcellegadelamper med et fladt panel monteret i en vinkel på en arm kan virke visuelt uoverensstemmende med arkitektoniske omgivelser og kan opfattes som utilitaristisk eller midlertidigt. En cylindersolarpæl præsenterer en ren, samlet form, der integreres naturligt med bymøbler, gateway-søjler og landskabsdesign. Dette gør dem til den foretrukne specifikation for:

• Bymidte fodgængerområder og hovedgademiljøer, hvor visuelle kvalitetsstandarder formelt er specificeret i planlægningsbetingelser
• Offentlige parker, strandpromenader og kulturarvszoner, hvor konventionel solpanelæstetik ville være i konflikt med landskabsdesignet
• Kommercielle udviklinger, herunder indkøbscentre, hotelgrunde og resortejendomme, hvor udvendig belysning bidrager til brandidentitet
• Undervisningscampusstier og boligudviklingsgadebilleder, hvor et moderne, men diskret produkt er passende

Begrænsninger af cylindersolpoler sammenlignet med adskilte systemer

Den æstetiske integration af cylindersolcellepoler kommer med iboende afvejninger i råenergiopsamlingskapacitet. Det samlede fotovoltaiske celleareal på en cylinderstang er begrænset af poldiameteren og -højden, og den cylindriske geometri betyder, at en given celle kun har sin maksimale effekt i en del af dagen, hvor solvinklen er mest gunstig for den pågældende celles orientering. I praksis er cylindersolpæle bedst egnede til lav- til mediumeffektapplikationer, hvor kravene til lumenoutput er beskedne. Til applikationer, der kræver mere end 5.000 lumens vedvarende output gennem en hel nat, vil adskilte solcellepolsystemer med større dedikerede panelarrays generelt overgå cylinderstænger i årlig energilevering.

Fleksibelt solpanel: Konform energisamling til ikke-flade overflader

A fleksibelt solpanel er et solcellemodul bygget på et tyndt, bøjeligt underlag frem for en stiv glas- og aluminiumsramme. Evnen til at bøje, bue og tilpasse sig ikke-flade overflader åbner op for installationssteder, som stive krystallinske siliciumpaneler ikke kan nå, og den reducerede vægt af fleksible paneler muliggør montering på strukturer, der ikke kan understøtte belastningen fra konventionelle paneler. Fleksible solpaneler er den muliggørende teknologi til de cylindriske energiopsamlingsoverflader, der bruges i cylindersolcellestolper, og de fungerer også som selvstændige strømgenereringsløsninger i marine-, køretøjs-, arkitektoniske og bærbare applikationer.

Teknologier, der bruges til fremstilling af fleksibel solpanel

Adskillige fotovoltaiske teknologier er tilgængelige i fleksibel panelform, hver med forskellige ydelseskarakteristika:

• Tyndfilm amorft silicium (a-Si) : En af de tidligste fleksible PV-teknologier. Aflejres i tynde lag på plast- eller metalfolieunderlag. Typisk effektivitet 6 til 10 % , lavere end krystallinske alternativer, men med bedre ydeevne under diffust lys og høje temperaturforhold. Velegnet til applikationer, hvor panelet fungerer i delvis skygge eller ved høje temperaturer.
• CIGS (Kobber Indium Gallium Selenide) : En tyndfilmsteknologi, der opnår effektivitetsgevinster på 12 til 16 % i kommercielle fleksible panelprodukter. Bedre effektivitet end amorft silicium med god ydeevne i svagt lys. CIGS fleksible paneler bruges i vid udstrækning i bygningsintegreret fotovoltaik (BIPV), marine applikationer og cylindersolcellekonstruktion, hvor der kræves højere energitæthed pr. arealenhed.
• Monokrystallinsk silicium på fleksibelt underlag : Tynde skiver af højeffektive monokrystallinske siliciumceller bundet til et fleksibelt bagsidemateriale. Opnår effektivitetsgevinster vedr 18 til 24 % , den højeste tilgængelige i fleksibelt panelformat. Dyrere end tyndfilmsalternativer og med begrænset bøjningsradius (typisk minimum bøjningsradius på 100 til 300 mm afhængig af celletykkelse), men leverer den bedste effekt pr. arealenhed til applikationer med begrænset plads.
• Organisk fotovoltaik (OPV) : En ny teknologi, der bruger organiske halvledermaterialer på ultratynde, meget fleksible substrater. De nuværende kommercielle effektivitetsgevinster er lavere kl 8 til 12 % , men den ekstreme fleksibilitet, lette vægt og potentiale for lavprisfremstilling gør OPV-paneler til en voksende tilstedeværelse i arkitektoniske og designintegrerede solcelleapplikationer.

Fysiske egenskaber, der muliggør nye installationssteder

De definerende fysiske egenskaber ved fleksible solpaneler, der udvider deres anvendelsesområde ud over stive paneler, er:

• Lav vægt : Fleksible solpaneler vejer typisk mellem 1 og 4 kg pr. kvadratmeter , sammenlignet med konventionelle stive glaspaneler med 10 til 15 kg pr. kvadratmeter. Denne vægtfordel muliggør installation på båddæk, køretøjstage, markiser, stofstrukturer og arkitektoniske membraner, der ikke kunne understøtte stive panelbelastninger.
• Bøjningsradius kompatibilitet : Afhængigt af teknologien kan fleksible paneler tilpasse sig buede overflader med radier fra 30 mm (OPV og tyndfilm) til 300 mm (monokrystallinsk på fleksibel bagside). Dette muliggør integration på buede taglinjer, cylindriske strukturer, køretøjets karrosseri og oppustelige strukturer.
• Klæbende eller laminat montering : Fleksible paneler kan limes direkte til underlagets overflader ved hjælp af klæbende tape eller laminering af marinekvalitet, hvilket eliminerer monteringsrammer og reducerer vindmodstanden. Dette er især værdifuldt på marinefartøjer, hvor aerodynamisk modstand og strukturel integration er begge problemer.
• Reduceret profil : Tykkelsen af et fleksibelt solpanel spænder fra 2 til 5 mm sammenlignet med 35 til 40 mm for et indrammet stift panel. Denne minimale profil tillader integration i overflader, hvor ethvert fremspring ville være uacceptabelt eller upraktisk.

Anvendelseskategorier for fleksible solpaneler

Fleksible solpaneler tjener applikationer, der falder i fire brede kategorier, der hver især udnytter en anden fysisk fordel ved det fleksible format:

• Marine og nautiske applikationer : Lette, vandtætte fleksible paneler bundet til båddæk, dodgers, bimini-overtræk og skrogsektioner. De skridsikre overfladebelægninger, der er tilgængelige på fleksible paneler af marinekvalitet, opretholder dæksikkerheden, mens de genererer strøm. En typisk 200W fleksibel panelinstallation på en 10-meters sejlbåd tilføjer mindre end 2 kg og kræver ingen boring i dæksstrukturen.
• Anvendelser til køretøjer og fritidskøretøjer (RV). : Fleksible paneler limet til varevognstage, autocamperoverflader og campingvognsoverflader, hvor en stiv panelramme ville tilføje uacceptabelt aerodynamisk modstand eller problemer med tagboksfrihed. Monokrystallinske fleksible paneler i 100 til 400W rækkevidde er de mest almindeligt specificerede for varebilkonverteringskraftsystemer.
• Bygningsintegreret solcelleanlæg (BIPV) : Fleksible CIGS og monokrystallinske paneler lamineret ind i tagmembraner, facader, markiser og ovenlysvinduer. Panelerne bliver en del af bygningens klimaskærm snarere end en tilføjelse til den, og bidrager til energiproduktion, mens de samtidig tjener en strukturel eller vejrbestandig funktion.
• Solar pol og cylindrisk struktur integration : Fleksible paneler viklet rundt om cylindersolpæle, søjlestrukturer, pullerter og bymøbler for at give solfanger på overflader, som stive paneler ikke kan håndtere. Denne applikation er, hvor fleksibel solpanelteknologi skærer direkte med cylindersolpolkategorien beskrevet i denne vejledning.
• Bærbar og pakkebar solenergi : Rullbare eller foldbare fleksible paneler til feltopladning, camping, nødstrømssæt og militære applikationer, hvor kompakte pakningsdimensioner og lav vægt er primære krav.

Sammenligning af de tre teknologier: en praktisk oversigt

Batteriteknologi i Solar Pole Systemer

Batterisystemet er den komponent, der mest direkte bestemmer den praktiske pålidelighed af enhver solcellebelysningsinstallation. Panelspecifikationer og LED-armatureffektivitet kan optimeres på papiret, men hvis batterisystemet nedbrydes hurtigt i det lokale klima eller mangler tilstrækkelig kapacitet til sæsonbestemt variation i soltilgængeligheden, vil installationen underpræstere uanset andre specifikationer.

Lithium jernfosfat vs andre lithiumkemi

Lithiumjernfosfat (LFP eller LiFePO4) er blevet den dominerende batterikemi i udendørs solcelleanlæg af flere grunde, der direkte adresserer kravene til denne brugssag:

• Termisk stabilitet : LFP-batterier oplever ikke termisk løb ved de temperaturer, der nås inde i solcellepoler og udendørs batterikabinetter i direkte sollys, som kan overstige 60 til 70 grader Celsius om sommeren. Lithium NMC og lithium cobalt oxid kemi er betydeligt mere temperaturfølsomme og har højere risiko for fejl under disse forhold.
• Cyklusliv : LFP-batterier leverer typisk 2.000 til 4.000 fulde opladnings-afladningscyklusser ved 80 % afladningsdybde sammenlignet med 500 til 1.500 cyklusser for blysyrebatterier og 500 til 2.000 cyklusser for lithium NMC ved sammenlignelig afladningsdybde. I en solcellepole, der cykler dagligt, svarer dette til en levetid på 8 til 12 år for LFP mod 2 til 4 år for blysyre.
• Lav temperatur ydeevne : LFP-batterier bevarer bedre kapacitet under kolde forhold end nogle alternative lithium-kemier, og de fleste LFP-batteristyringssystemer inkluderer lavtemperatur-opladningsbeskyttelse, der forhindrer opladningsinduceret skade under frysepunktet.

Beregning af nødvendig batterikapacitet

For et adskilt solcelle- eller cylindersolarsystem beregnes minimumsbatterikapaciteten i watt-timer som følger:

1. Bestem det daglige energiforbrug: armatureffekt ganget med driftstimer pr. nat. Eksempel: 40W armatur, der kører 10 timer, svarer til 400 Wh pr. nat.
2. Multiplicer med de krævede dage med autonomi (typisk 3 til 5 dage): 400 Wh ganget med 4 dage svarer til 1.600 Wh minimum batteribank.
3. Divider med den anvendelige afladningsdybde for den valgte batterikemi (0,8 for LFP ved 80 % afladningsdybde): 1.600 Wh divideret med 0,8 er lig med 2.000 Wh installeret batterikapacitet som designminimum for dette eksempel.

Overvejelser om installation og idriftsættelse

Alle tre teknologier kræver specifik installationspraksis for at opnå deres nominelle ydeevne og levetid. Fælles faktorer, der ofte overses i markinstallationer omfatter:

Stedsvurdering før specificering af ethvert solarpolsystem

• Vurdering af solressourcer : Bekræft spidsbelastningssoltimerne pr. dag på projektstedet ved hjælp af en ressourcedatabase såsom PVGIS (Photovoltaic Geographical Information System) for de specifikke installationskoordinater. Brug ikke regionale gennemsnit, da mikrotopografi, overskyet kystnære og skyggefulde bykløfter kan reducere den faktiske solressource betydeligt under regionale tal.
• Skyggeanalyse : Identificer alle træer, bygninger eller strukturer, der vil kaste skygger på solopsamlingsoverfladen på et hvilket som helst tidspunkt i løbet af dagen i løbet af året. Selv delvis skygge på en lille del af et panel kan reducere systemets output væsentligt på grund af serieforbindelsen af ​​celler. Denne vurdering er især kritisk for adskilte solcellesystemer, hvor panelet er på en fast struktur.
• Jord- og fundamentforhold : Pælfundamenter til adskilte og cylindersolarpæle kræver geoteknisk bekræftelse af, at jordens bæreevne og indstøbningsdybde vil understøtte den kombinerede vind- og egenbelastning af stang- og panelsamlingen. Under dårlige jordbundsforhold kan forlængede bundplader, jordskruer eller betonfundamenter være påkrævet.

Fleksibel installation af solpaneler bedste praksis

• Rengør monteringsfladen grundigt, før du påfører fleksible paneler med klæbende bagside. Forurening, fugt eller løse belægninger under panelet vil forårsage klæbemiddelsvigt og paneldelaminering over tid.
• Bøj ikke fleksible monokrystallinske paneler ud over producentens minimumsbøjningsradiusspecifikation. Overskridelse af denne grænse forårsager mikrofrakturer i siliciumcellerne, der reducerer output øjeblikkeligt og gradvist forværres med termisk cykling.
• Tillad tilstrækkelig ventilation mellem panelets bagside og monteringssubstratet. Et hul på 10 til 20 mm reducerer panelets driftstemperatur og forbedrer outputeffektiviteten, da fleksible paneler på varme metaloverflader kan nå driftstemperaturer på 70 til 80 grader Celsius uden ventilation, hvilket reducerer output med 15 til 25 % sammenlignet med ydelse i kølig tilstand.
• Beskyt ledningsindgangspunkter med kabelforskruninger af marinekvalitet og påfør UV-stabil silikone rundt om alle gennemføringer for at forhindre indtrængning af fugt, hvilket er den førende årsag til for tidlig nedbrydning af fleksible paneler i udsatte udendørs applikationer.

Vælg mellem adskilt solar pol, cylinder solar pol og fleksibelt solpanel

Valget mellem disse tre teknologier er ikke altid eksklusivt. De kan kombineres inden for et enkelt projekt for at imødekomme forskellige lokationskrav, og forståelsen af beslutningskriterierne for hvert enkelt projekt gør specifikationerne ligetil:

1. Er høj lumenydelse til vejbelysning eller storarealbelysning det primære krav? Vælg et separat solcelleanlæg. Den uafhængige panelorientering og større panelarrays af adskilte systemer leverer den energiopsamling, der er nødvendig for at opretholde 10.000 lumen eller mere gennem en hel nat på en lang række geografiske steder.
2. Er installationen i et bymæssigt, kommercielt eller designfølsomt miljø, hvor visuel kvalitet betyder noget? Vælg en cylindersolcellestang. Den integrerede arkitektoniske form leverer belysning i fodgængerskala uden den visuelle indtrængen af ​​en konventionel gadebelysning med vinklet panel.
3. Er påføringen en buet, fleksibel eller vægtbegrænset overflade, der ikke kan acceptere stive paneler? Vælg et fleksibelt solpanel. Marinedæk, køretøjstage, cylinderstænger, buede arkitektoniske elementer og bærbare applikationer kræver alle den konforme monteringsevne, som kun fleksible paneler giver.
4. Er projektet et blandet miljø med både vej- og fodgængerområder? Anbring adskilte solcellestolper på vejbanesektionerne til højeffekt og cylindersolarpoler på fodgængerzonerne for æstetisk sammenhæng ved at bruge en samlet systemspecifikation for batteri- og opladningsstandarder for at forenkle vedligeholdelsen.

Alle tre teknologier repræsenterer modne, afprøvede solcelleløsninger, der leverer pålidelig off-grid eller net-uafhængig strøm og belysning, når de er korrekt specificeret for placering, belastning og klima. Nøglen til succesfulde resultater er at matche hver teknologis ægte styrker til de specifikke krav til installationen i stedet for at anvende en enkelt løsning på tværs af alle scenarier i et projekt.
